Support NF-47DB pour montage sur tôle pour crochets pliants avec fonction de fermeture en douceur NF-47D de Sugatsune / LAMP® (Japon)

Support pour montage en tôle du crochet auto-pliant avec fonction de fermeture en douceur NF-47D de Sugatsune / LAMP®

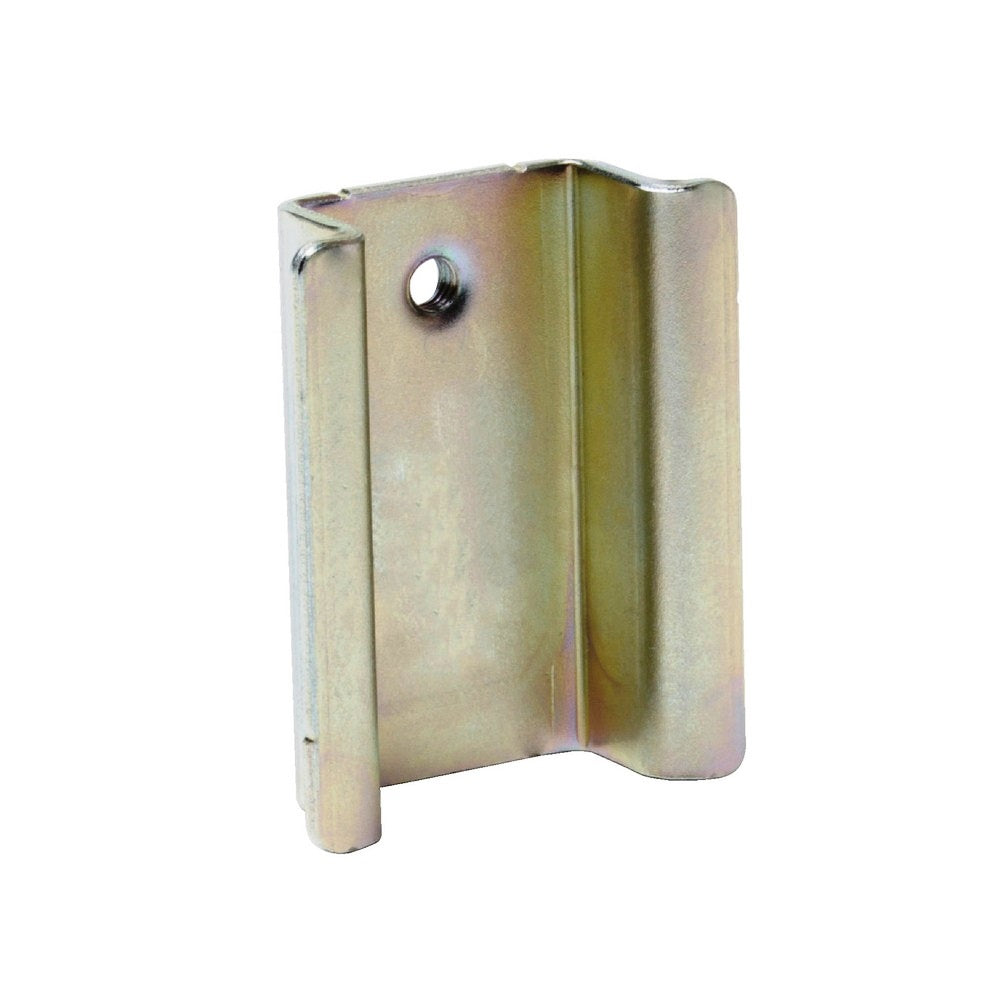

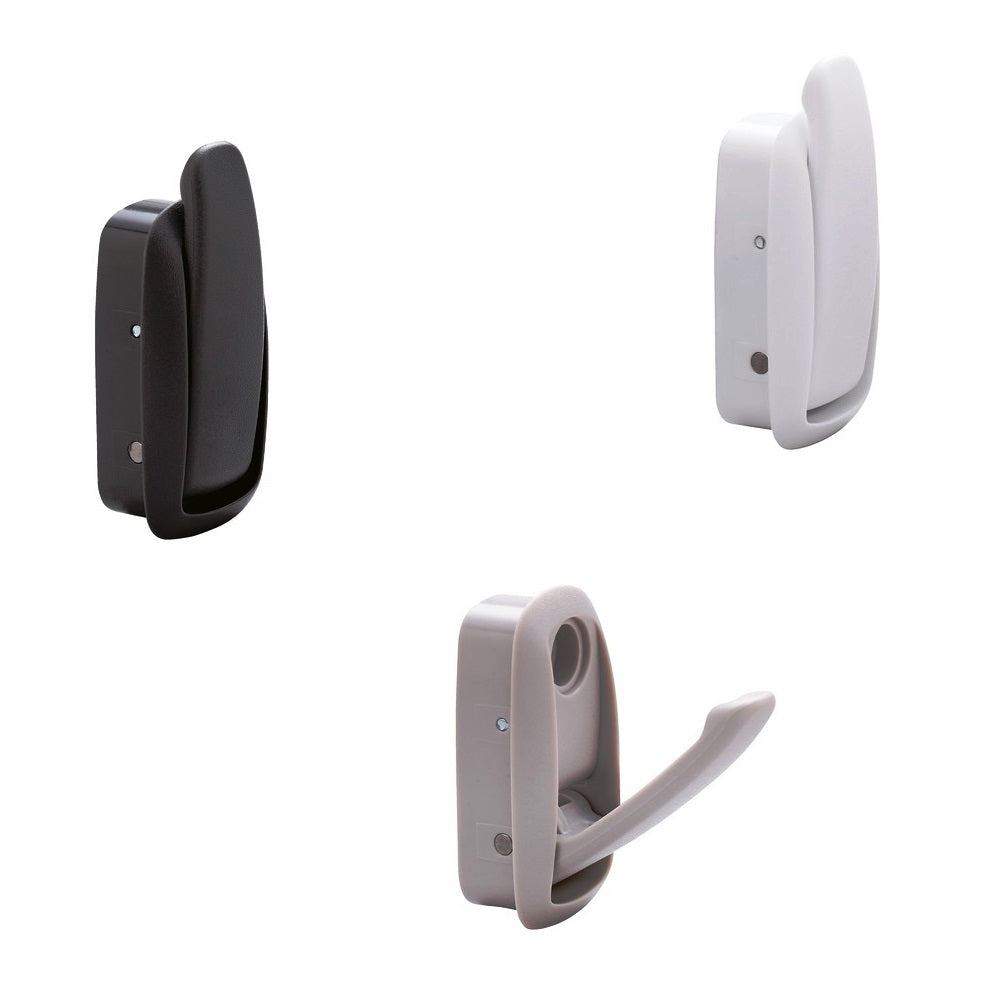

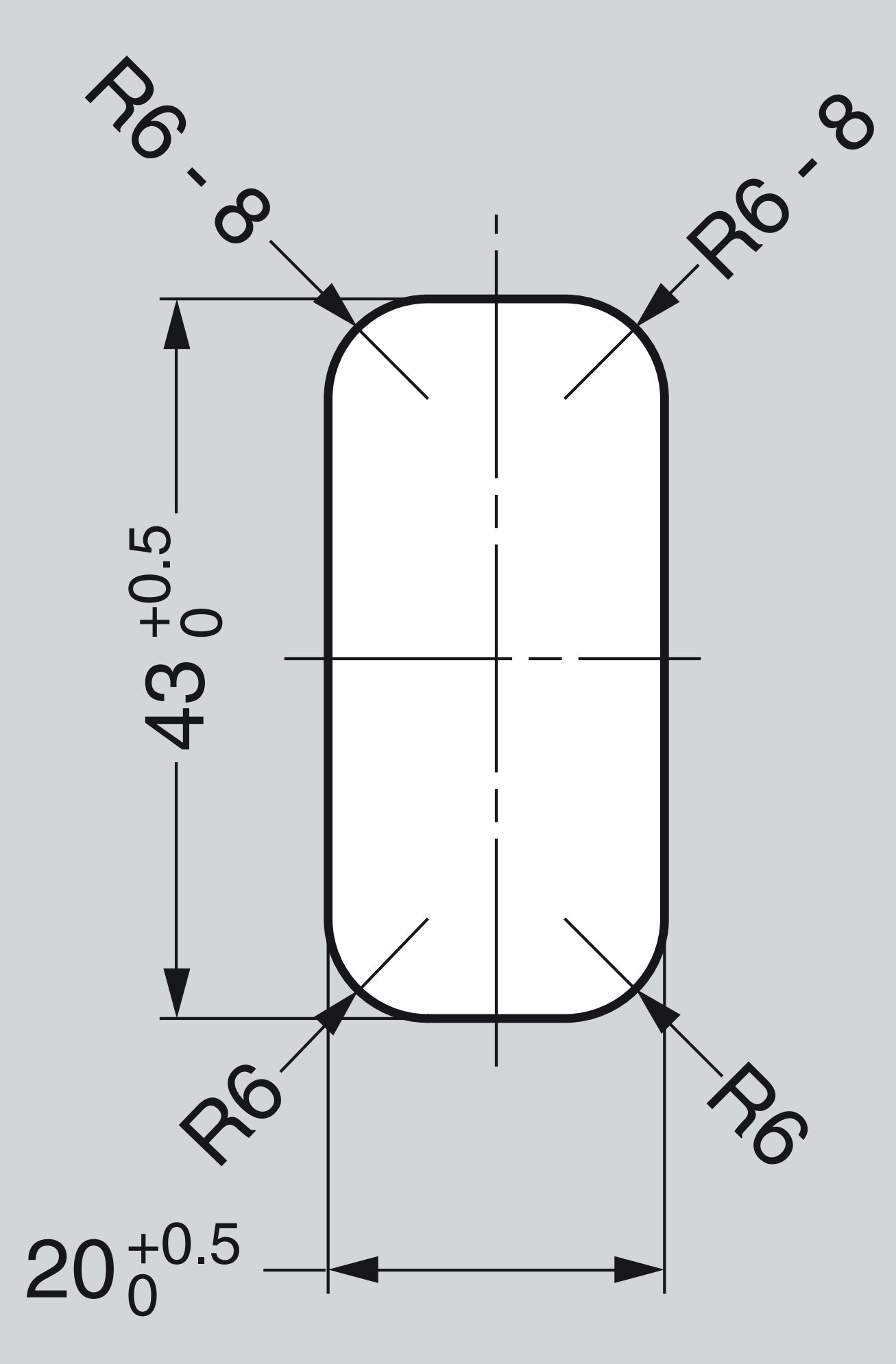

Application: Le support est utilisé pour monter le crochet pliant avec fonction de fermeture en douceur NF-47D sur de la tôle. [caption id="attachment_31422" align="alignnone" width="400"] Support NF-47DB pour montage sur tôle du crochet auto-pliant avec fonction de fermeture en douceur NF-47D de Sugatsune / LAMP®[/caption] Assemblée: Pour l'assemblage de tôles, une découpe correspondante (voir dessin de découpe ) doit d'abord être réalisée dans la tôle. [caption id="attachment_31555" align="alignnone" width="420"] Dessin de la découpe dans la tôle pour le support NF-47DB de Sugatsune / LAMP®[/caption] Pour le vissage, le crochet rabattable doit être inséré par l'avant dans la découpe de la tôle. Ensuite, le support de montage doit être monté à l'arrière du crochet pliant. L'assemblage se fait par vissage à l'aide de la vis fournie. Caractéristiques:

• Poids : 25 g

Inclus dans la livraison :

• Un morceau de support
• Une pièce de vis à tête plate Phillips M4 x 16

Matériel:

• Support de montage : acier (SPCC)

Surface:

• Support de montage : Chromate

Dimensions:

• Longueur : 40 mm
• Largeur : 32,4 mm
• Profondeur : 14,2 mm

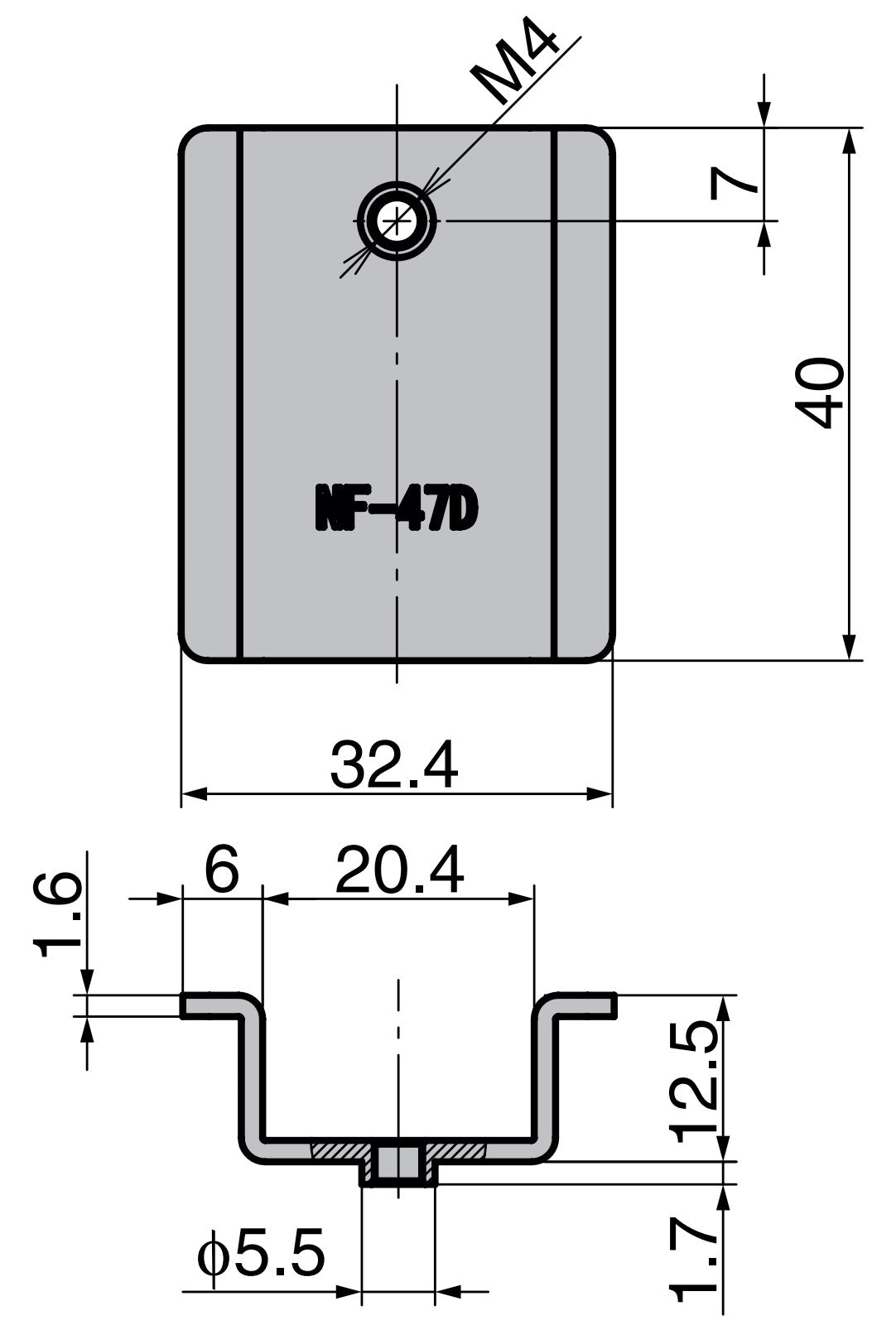

Pour les dimensions voir dessin technique (mm) : [caption id="attachment_31567" align="alignnone" width="420"] Dessin technique du support NF-47DB pour le crochet pliant NF-47D avec fonction de fermeture en douceur de Sugatsune / LAMP®[/caption] Numéro de référence du fabricant :

• 110-042-079
• NF-47DB

Fabricant : SUGATSUNE / LAMP® (Japon)
