Winkel NF-47DB für die Montage auf Blech für Klapphaken mit Soft-Close Funktion NF-47D von Sugatsune / LAMP® (Japan)

Haltewinkel für die Blechmontage des selbst klappenden Hakens mit Soft-Close Funktion NF-47D von Sugatsune / LAMP®

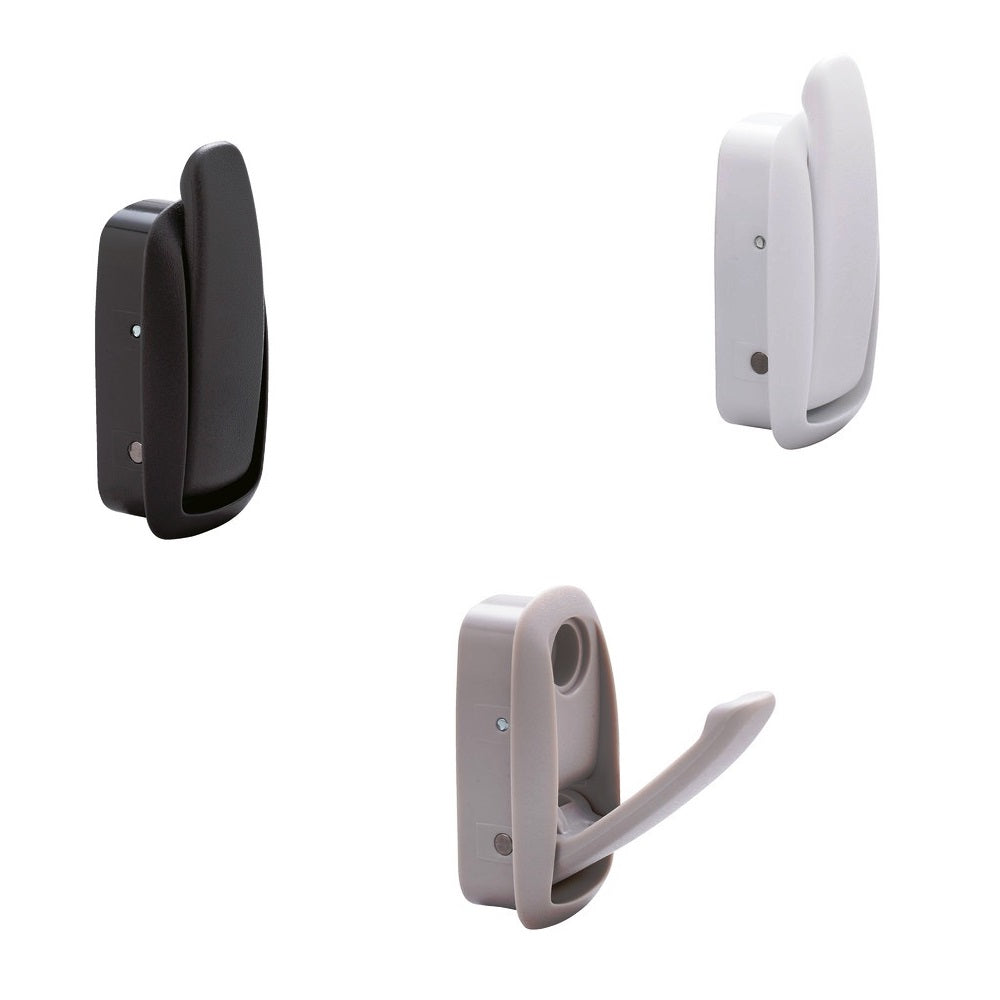

Anwendung: Der Winkel dient der Montage des Klapphakens mit Soft-Close Funktion NF-47D auf Blech. [caption id="attachment_31422" align="alignnone" width="400"] Haltewinkel NF-47DB für die Blechmontage des selbst klappenden Hakens mit Soft-Close Funktion NF-47D von Sugatsune / LAMP®[/caption]   Montage: Für die Blechmontage muss zuerst ein entsprechender Ausschnitt (s. Ausschnittzeichnung) im Blech erfolgen. [caption id="attachment_31555" align="alignnone" width="420"] Zeichnung des Ausschnitts im Blech für den Haltewinkel NF-47DB von Sugatsune / LAMP®[/caption]   Der Klapphaken muss zum Verschrauben von der Vorderseite in den Ausschnitt im Blech eingefügt werden. Dann soll der Montagewinkel auf der Rückseite auf den Klapphaken montiert werden. Die Montage erfolgt durch Verschrauben mithilfe der mitgelieferten Schraube. Eigenschaften:

• Gewicht: 25 g

Im Lieferumfang enthalten:

• Ein Stück Haltewinkel
• Ein Stück Kreuzschlitz-Flachkopfschraube M4 x 16

Material:

• Montagewinkel: Stahl (SPCC)

Oberfläche:

• Montagewinkel: Chromat

Abmessungen:

• Länge: 40 mm
• Breite: 32,4 mm
• Tiefe: 14,2 mm

Für Maße s. technische Zeichnung (mm): [caption id="attachment_31567" align="alignnone" width="420"] Technische Zeichnung des Haltewinkels NF-47DB für den Klapphaken NF-47D mit Soft-Close Funktion von Sugatsune / LAMP®[/caption]   Referenznummer des Herstellers:

• 110-042-079
• NF-47DB

Hersteller: SUGATSUNE / LAMP® (Japan)
