Hochwertiger Klappenbeschlag, aus Metall und robustem Kunststoff (Metall und Plastik), Oberfläche: grau, 1010321, Tragkraft: 4 kg (9 lbs)

Anwendung:

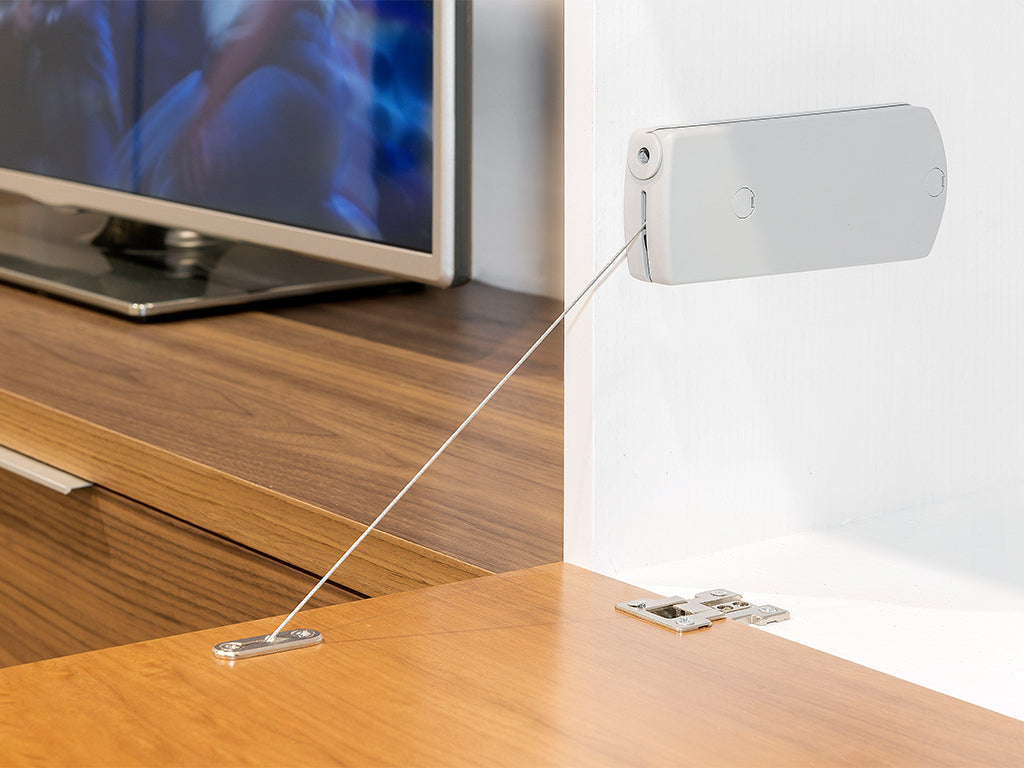

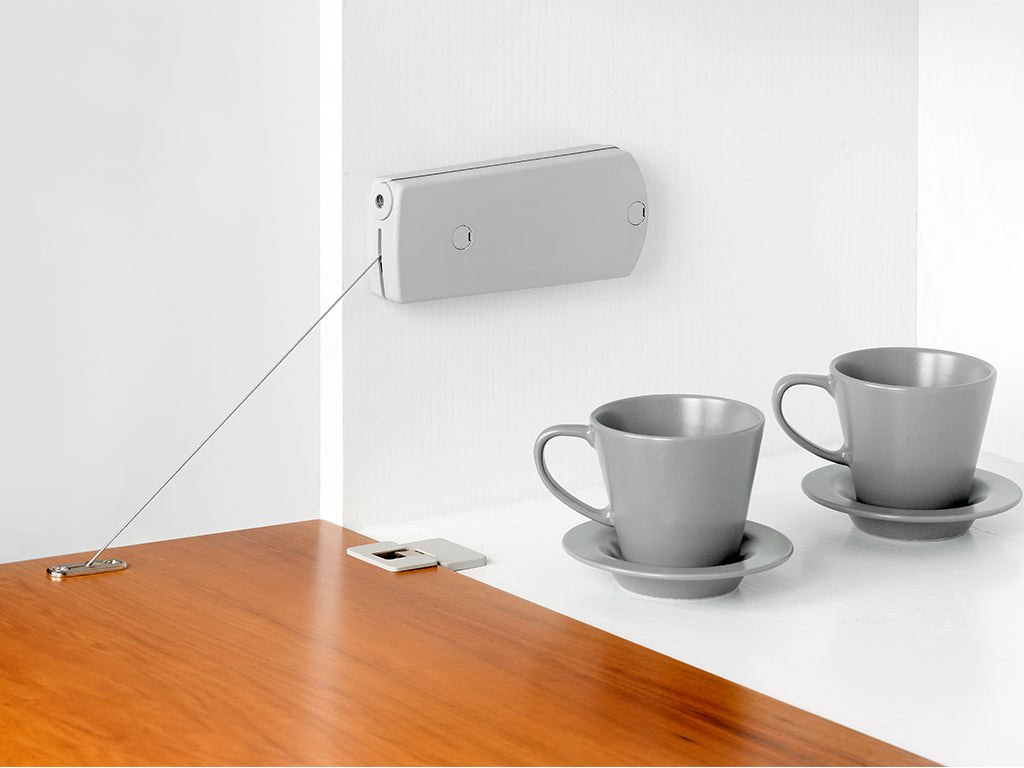

Robuster Seilklappenhalter für Möbelklappen, Schrankklappen, Sekretärklappen, Barklappen und vieles mehr.

Der Klappenbeschlag 1010321 (Microwinch) ist ein kompakter Klappenhalter für nach unten öffnende Möbelklappen und arbeitet mit einem belastbaren Stahlseil.

Beim Öffnen bremst der Mechanismus die Abwärtsbewegung der Klappe und verhindert damit ein unkontrolliertes Herunterfallen.

Die Endposition der geöffneten Klappe lässt sich einstellen, sodass der Öffnungsweg an Möbel und Nutzung angepasst werden kann.

Die Ausführung mit 4 kg (9 lbs) Bremskraft ist für Klappenhöhen von 210 bis 480 mm (8-17/64″ - 18-57/64″) vorgesehen; die zulässige Kombination aus Klappenhöhe, Klappengewicht und Anzahl der Mechanismen wird nach der Auswahltabelle bestimmt.

Da der Seilklappenhalter 1010321 wahlweise horizontal oder vertikal sowie rechts oder links montiert werden kann, lässt er sich auch in flacheren Möbelkorpussen flexibel einsetzen.

Die Kombination aus Stahl und Kunststoff sorgt für eine kompakte, robuste Konstruktion und macht den Beschlag besonders für Wohn-, Büro- und Schrankmöbel geeignet.

Die hochwertigen Seilklappenhalter 1010321 eignen sich unter anderem ideal für:

• Wohnmöbel
• Büromöbel
• Hängeschränke
• Sideboards
• Möbelklappen
• Schrankklappen
• Sekretärklappen
• Barklappen

Material:

• Die Seilklappenhalter 1010321 werden aus Metall und robustem Kunststoff (Metall und Plastik) hergestellt
• Seil aus Stahl
• Die Kombination aus Metall und Kunststoff bietet eine optimale Balance aus Stärke und Flexibilität, wodurch die Beschläge robust und gleichzeitig anpassungsfähig sind
• Zudem ermöglicht diese Materialkombination eine verbesserte Ästhetik und Funktionalität, da sie sowohl Stabilität als auch eine Vielzahl von Designoptionen bietet

Oberfläche:

• Grau
• Grau bietet eine vielseitige und elegante Basis, die sich gut mit anderen Farben und Materialien kombinieren lässt und sowohl in modernen als auch klassischen Räumen eine ruhige, zeitlose Atmosphäre schafft
• Zudem hat Grau die Fähigkeit, Akzente in einem Raum hervorzuheben, ohne selbst dominant zu wirken, was es ideal für die Gestaltung von harmonischen und ausgewogenen Innenräumen macht

Montage:

• Die Befestigung erfolgt mithilfe der sechs im Lieferumfang enthaltenen Schrauben (Euroschrauben)
• Der Seilklappenhalter 1010321 besitzt 2 Befestigungsbohrungen mit ⌀6,5 mm im Abstand von 110 mm; der separate Klappenanschluss besitzt zusätzlich zwei Befestigungspunkte
• Zuerst muss anhand der Auswahltabelle die zur Klappenhöhe und zum Klappengewicht passende Anzahl der Mechanismen bestimmt werden
• Danach werden die Befestigungspunkte auf der Korpusseite entsprechend der gewünschten horizontalen oder vertikalen Einbaulage angezeichnet und für den Mechanismus mit ⌀5 mm x 12 mm vorgebohrt
• Bei einer Holz- oder Holzwerkstoffklappe werden für den Klappenanschluss zwei Bohrungen mit ⌀5 mm (13/64″) x 13 mm sowie die mittlere Aufnahmebohrung mit ⌀10 mm x 11 mm hergestellt
• Der Klappenhalter und der Klappenanschluss werden anschließend mit den vorgesehenen Befestigungsschrauben montiert

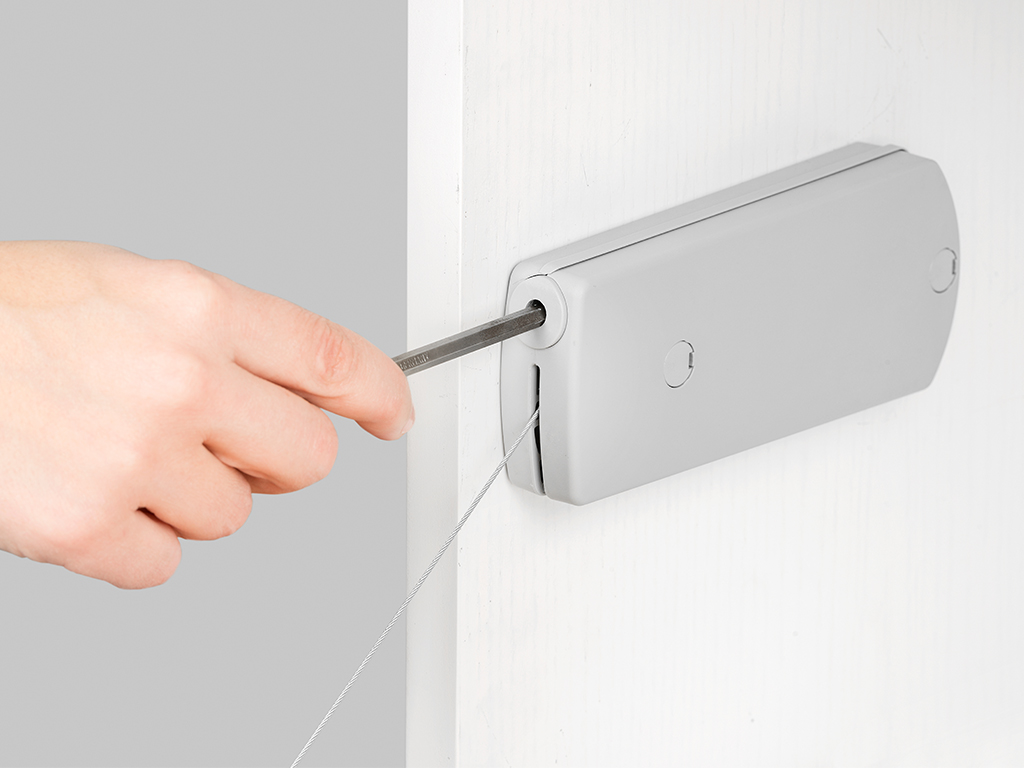

• Danach wird das Stahlseil mit dem Klappenanschluss verbunden und auf korrekten Lauf geprüft. Abschließend wird die Öffnungsendposition eingestellt, wobei die Klappe während der Einstellung entlastet werden soll (für weitere Details siehe Montagezeichnung)

Eigenschaften:

• Gewicht: 300 g
• Belastbarkeit (Tragkraft): 4 kg (9 lbs)
• Größe: 160,5 mm (6-5/16″)
• Erhältlich in 4 Ausführungen: 4 kg, 6 kg, 10 kg, 14 kg
• einfach zu montieren
• praktisch
• stabil
• Gedämpfte Abwärtsbewegung der Möbelklappe
• Einstellbare Öffnungsendposition
• Mit Stahlseil
• Rechts und links verwendbar
• Horizontal und vertikal montierbar
• Für Klappenhöhen von 210 bis 480 mm (8-17/64″ - 18-57/64″)
• Für Plattenstärken von 16 bis 22 mm (5/8″ - 55/64″)
• Kompakte Bauform
• Geeignet für flache Möbelkorpusse
• Verwendung mit Möbelscharnieren
• Ein oder zwei Mechanismen je nach Klappengewicht und Klappenhöhe
• grau
• robust
• hohe Markenqualität von UMAXO®

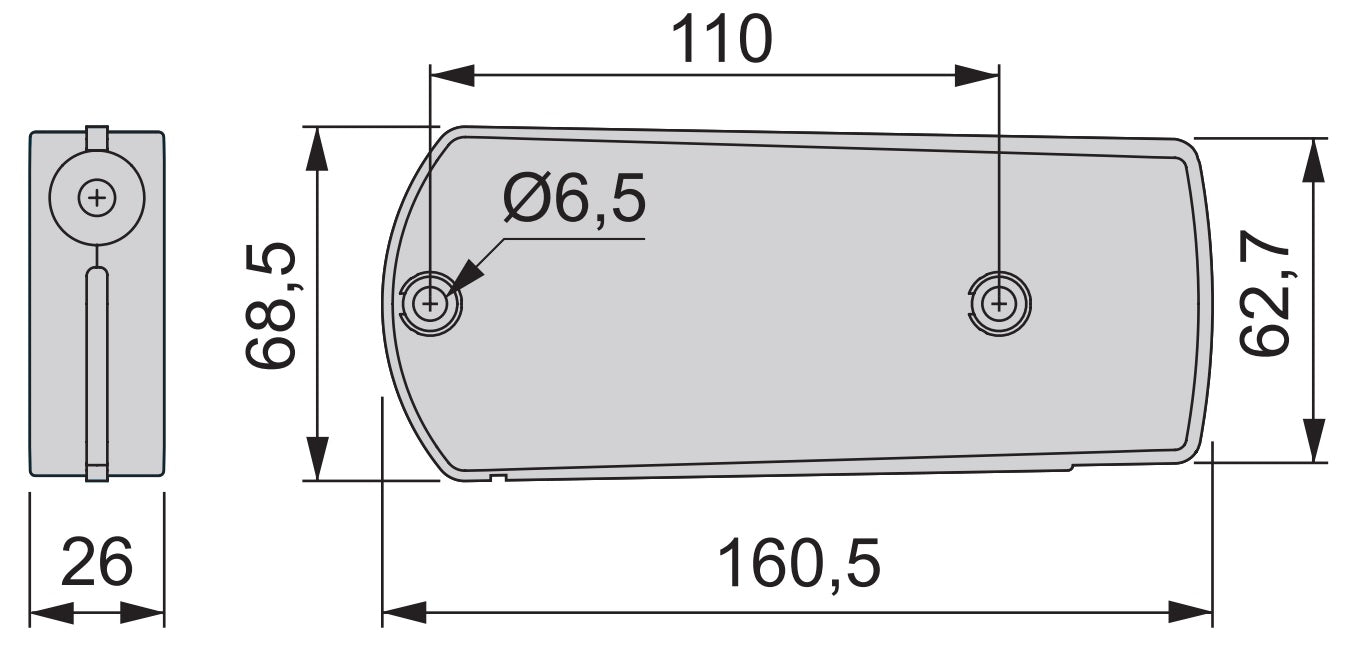

Die Abmessungen:

• Länge: 160,5 mm (6-5/16")
• Maximale Höhe: 68,5 mm (2-45/64")
• Gehäusehöhe am schmaleren Ende: 62,7 mm (2-15/32")
• Tiefe: 26 mm (1-1/32")
• Befestigungslochabstand: 110 mm (4-21/64")
• Befestigungsbohrungen am Mechanismus: ⌀6,5 mm (1/4")

Für weitere Maße und Details siehe technische Zeichnung.

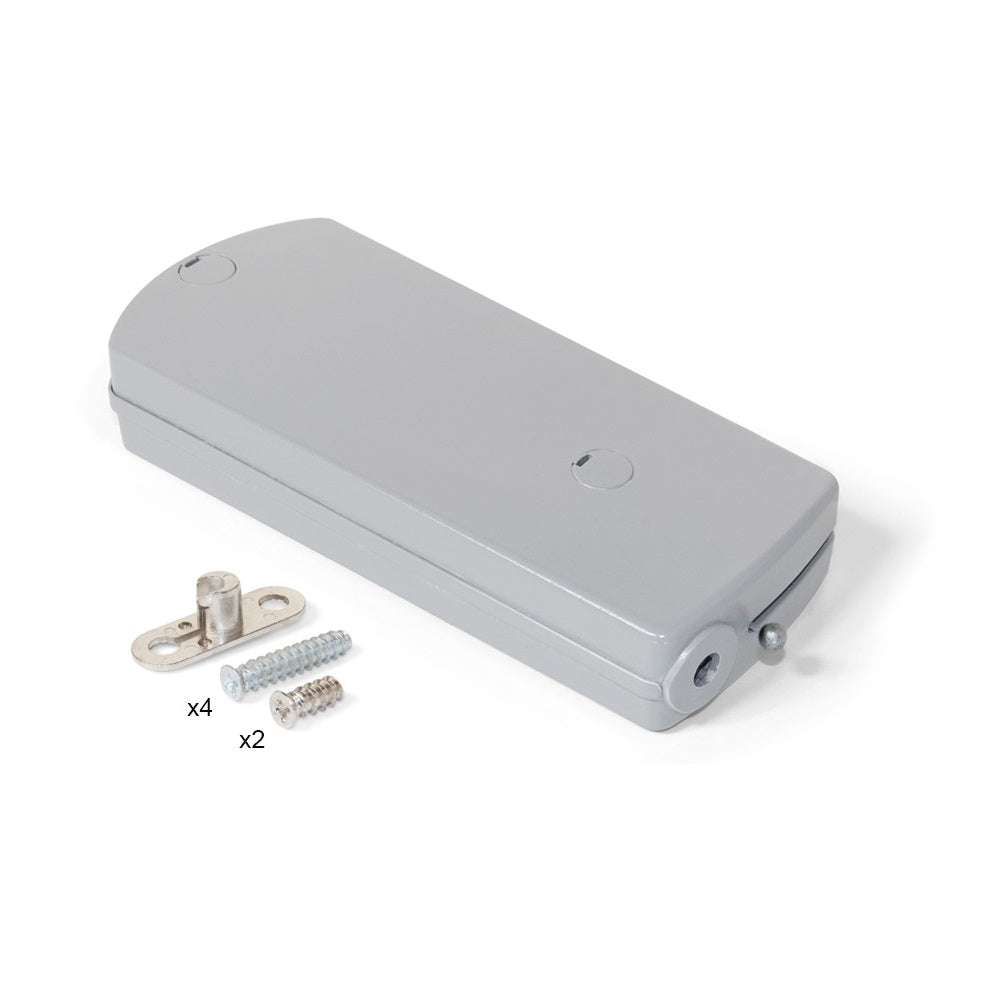

Im Lieferumfang enthalten:

• 1 Set Seilklappenhalter 1010321 aus Metall und robustem Kunststoff, grau
• 6 Stück Euroschrauben

Zusätzliche Informationen:

• Montageanleitung herunterladen.

Referenznummern des Herstellers:

• Artikel Kennnummer: 1010321
• GTIN Nummer (EAN, UPS): 8432393100647

Hersteller: EMUCA
