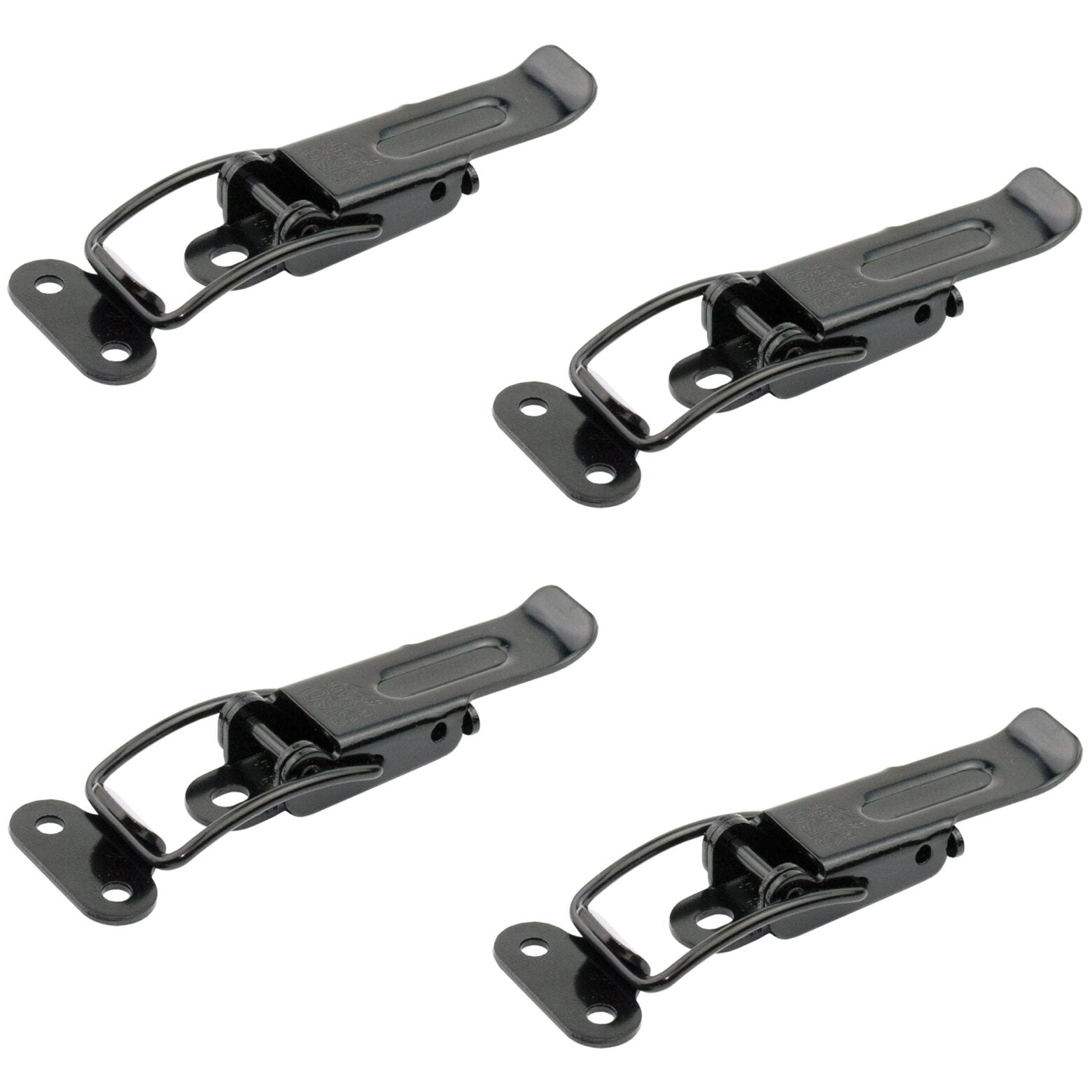

4 Stück Ausziehtischspannverschluss aus Stahl, schwarz matt, einstellbar, mit zwei Lagesicherungen, 70 mm (2,8″) 24.02.999-1. Spannverschluss Catch #22 aus Stahl, schwarz matt, für Ausziehtisch, Kiste, Instrumentenkoffer, Arbeitsplatte, von SISO Denmark

4 Stück einzigartiger Ausziehtischspannverschluss aus , schwarz matt, mit Verstellmöglichkeit und mit zwei Lagesicherungen 24.02.999-1

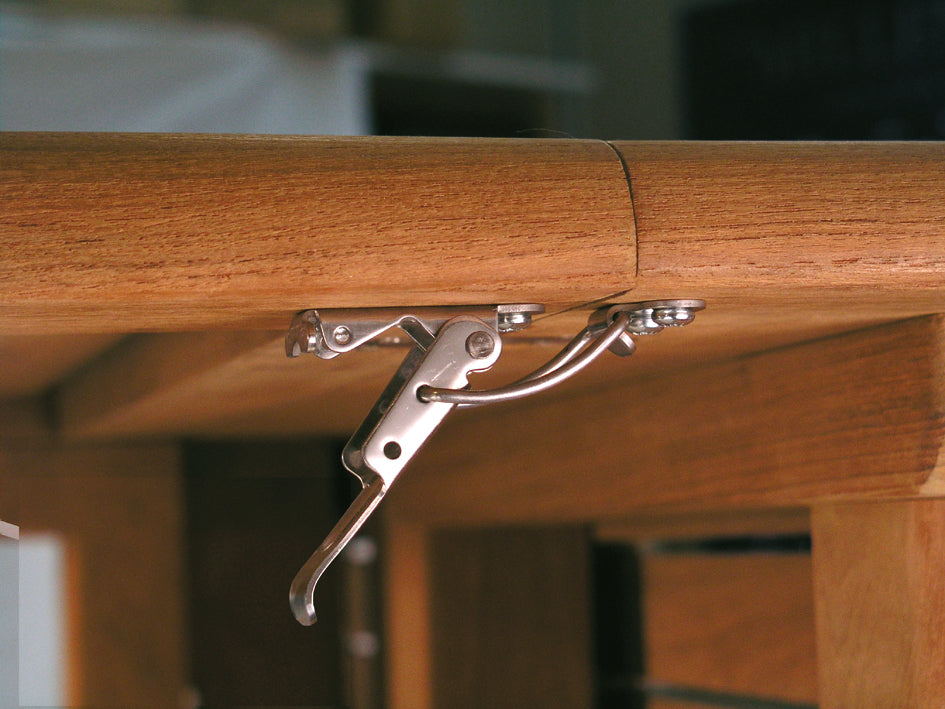

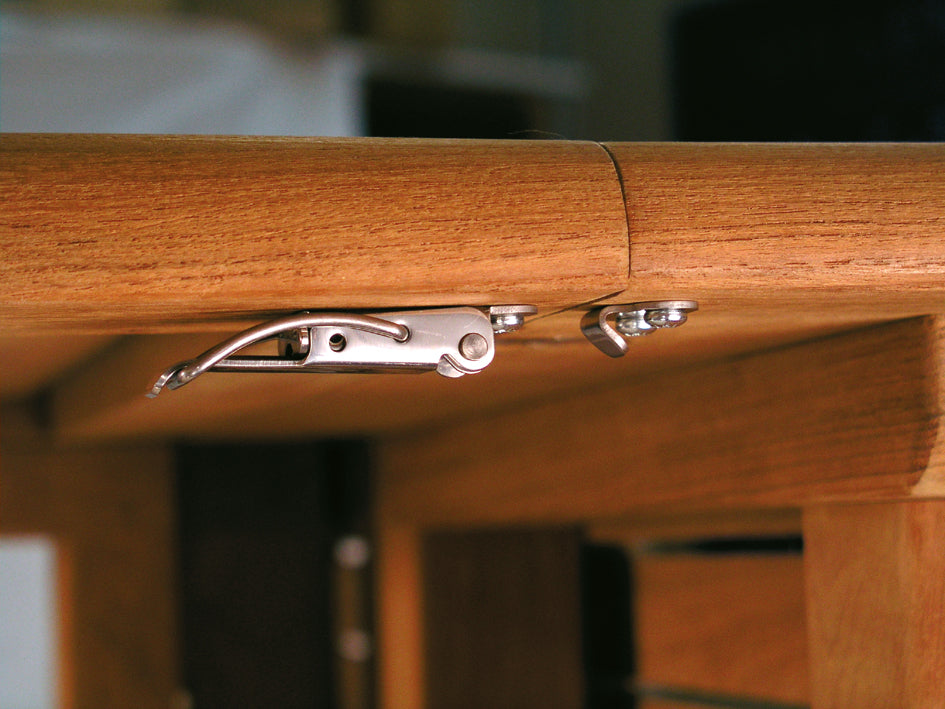

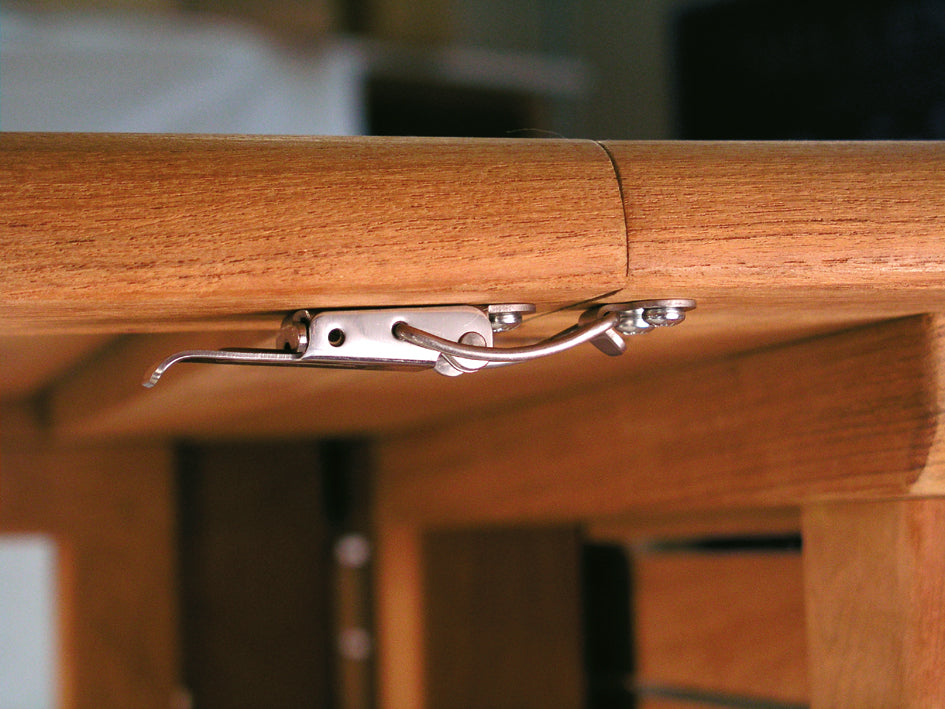

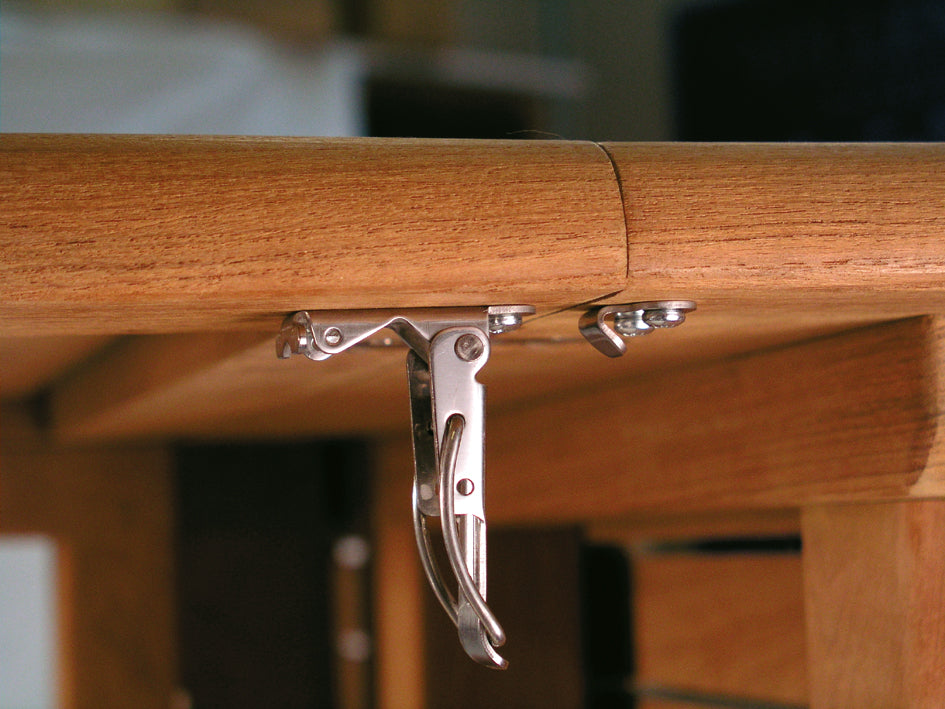

Anwendung: [caption id="attachment_55870" align="alignnone" width="420"] Ausziehtischspannverschluss aus Stahl, schwarz matt, einstellbar, mit zwei Lagesicherungen, 70 mm, von SISO. Anwendung[/caption]   Spannverschluss Catch #22 aus Stahl, schwarz matt, für Ausziehtisch, Kiste, Instrumentenkoffer, Arbeitsplatte. Die Ausziehtischspannverschlüsse 24.02.999-1, auch "Spannverschluss CATCH #22" genannt, können zum Verbinden der Ausziehtischplatten verwendet werden. Durch die Totpunktüberschreitung halten sie vibrationsfest. Die Besonderheit der Ausziehtischspannverschlüsse 24.02.999-1 besteht darin, dass die Verschlusshaken im geöffneten Zustand unter dem Tisch fixiert werden können und so sicher verstaut sind. Dadurch werden Kratzer an der Möbeloberfläche, sowie Verletzungen verhindert. Außerdem sieht der Ausziehtisch dadurch ordentlicher aus. [caption id="attachment_55884" align="alignnone" width="420"] Ausziehtischspannverschluss aus Stahl, schwarz matt, einstellbar, mit zwei Lagesicherungen, 70 mm, von SISO. In oberer Position gesichert[/caption]   [caption id="attachment_55898" align="alignnone" width="420"] Ausziehtischspannverschluss aus Stahl, schwarz matt, einstellbar, mit zwei Lagesicherungen, 70 mm, von SISO. Ungesichert[/caption]   Um Toleranzen auszugleichen besitzt der Spannverschluss einen beweglich gelagerten Spannhaken. Außerdem verfügt der Spannverschluss CATCH #22 für ausziehbare Tische über die Möglichkeit, im geschlossenen Zustand gesichert zu werden. Dazu hat der Arbeitsplattenspannverschluss vier Löcher an den Seiten, durch die im geschlossenen Zustand ein Sicherungselement, z. B. ein Splint gesteckt werden kann. Der Spannhaken kann über ein Langloch verstellt werden, um genügend Spannung aufzubauen, oder um Toleranzen auszugleichen. Die hochqualitativen Ausziehtischspannverschlüsse 24.02.999-1 passen ideal dafür, geteilte Tischplatte zu verbinden und zum Verschließen vom Möbel, wie z. B.:

• Ausziehtisch
• Kiste
• Instrumentenkoffer
• Arbeitsplatte

Material:

• Die hochwertigen Ausziehtischspannverschlüsse 24.02.999-1 werden aus Stahl hergestellt

Oberfläche:

• Schwarz matt

Montage:

• Die Befestigung erfolgt mit Linsenkopfholzschrauben Ø4 x 16 mm (nicht im Lieferumfang enthalten) (für weitere Details s. Montagezeichnung)

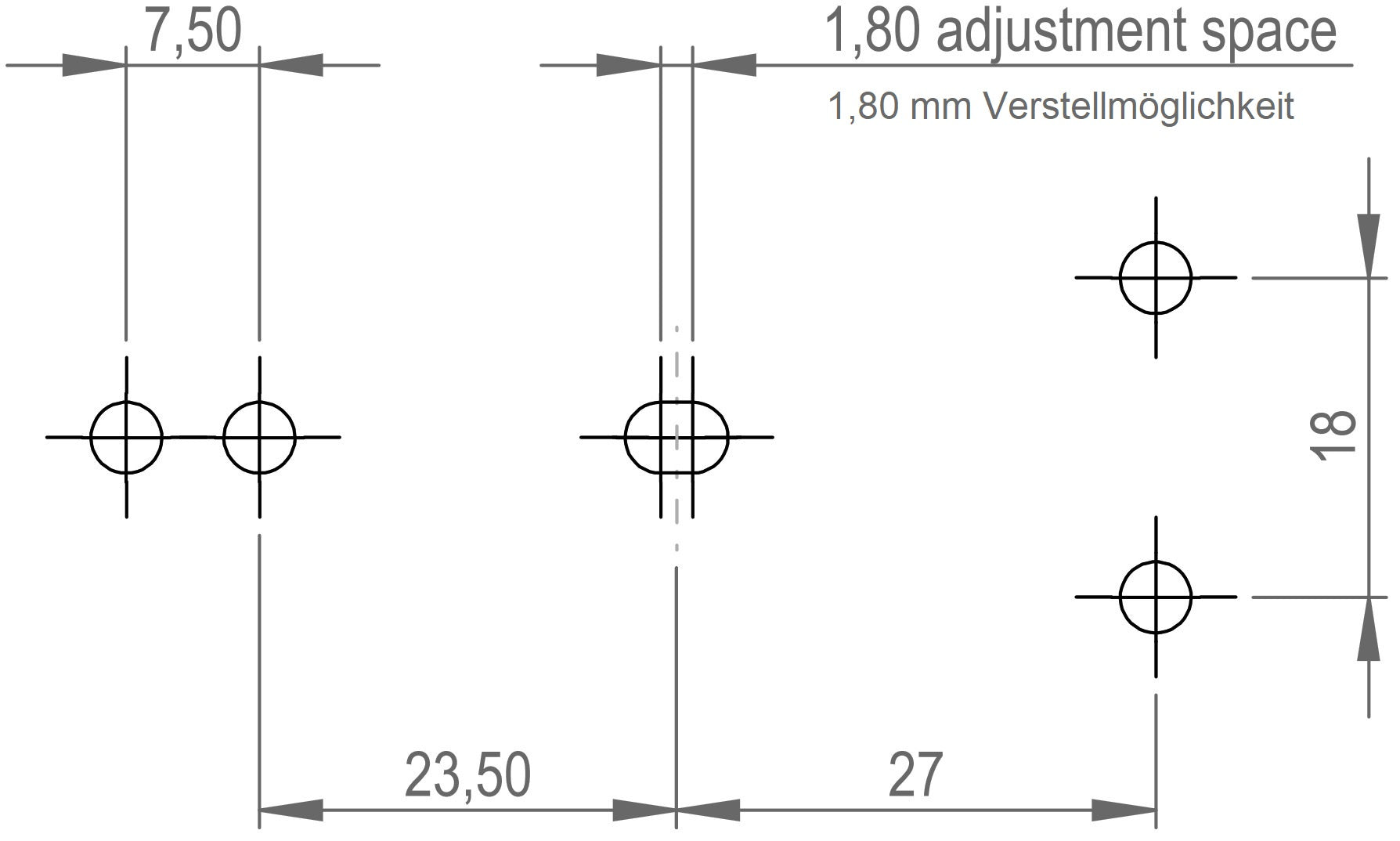

[caption id="attachment_55912" align="alignnone" width="420"] Ausziehtischspannverschluss aus Stahl, schwarz matt, einstellbar, mit zwei Lagesicherungen, 70 mm, von SISO. Montagezeichnung[/caption]   Eigenschaften:

• Gewicht: 37,5 g
• Größe: 70 mm (2,8″)
• Lagesicherung im geschlossenen Zustand
• Lagesicherung im geöffneten Zustand
• Einstellbar
• Ergonomisch
• Robust
• Aus Stahl
• Schwarz matt
• Hohe Markenqualität von UMAXO®

Abmessungen: Für weitere Maße und Details s. technische Zeichnung.

• Länge des Ausziehtischspannverschlusses: 70 mm (2-24/32″)
• Breite: 30 mm (1-6/32″)
• Höhe: 12 mm (15/32″)
• Breite des Verschlusshebels: 15 mm (19/32″)
• Länge der Montageplatte: 45 mm (1-25/32″)
• Länge des Gegenhakens: 16,5 mm (21/32″)
• Distanz zwischen der Befestigungslöchern: 18 mm (23/32″)

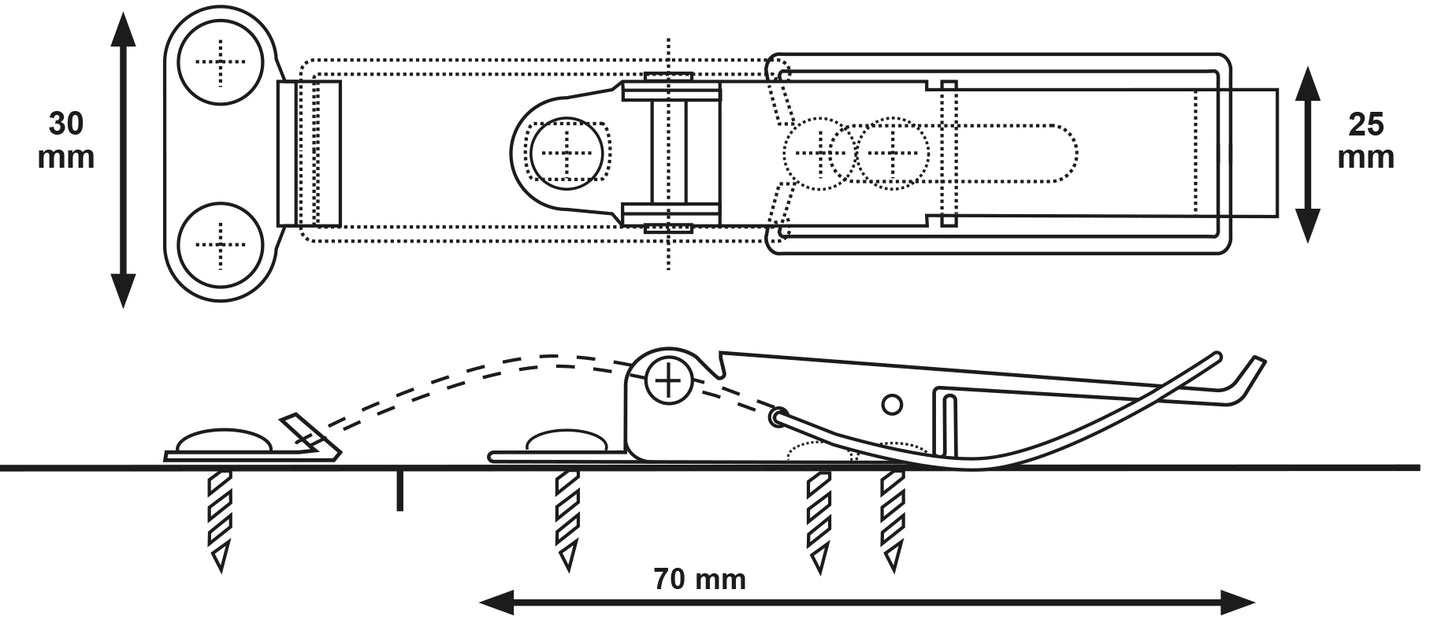

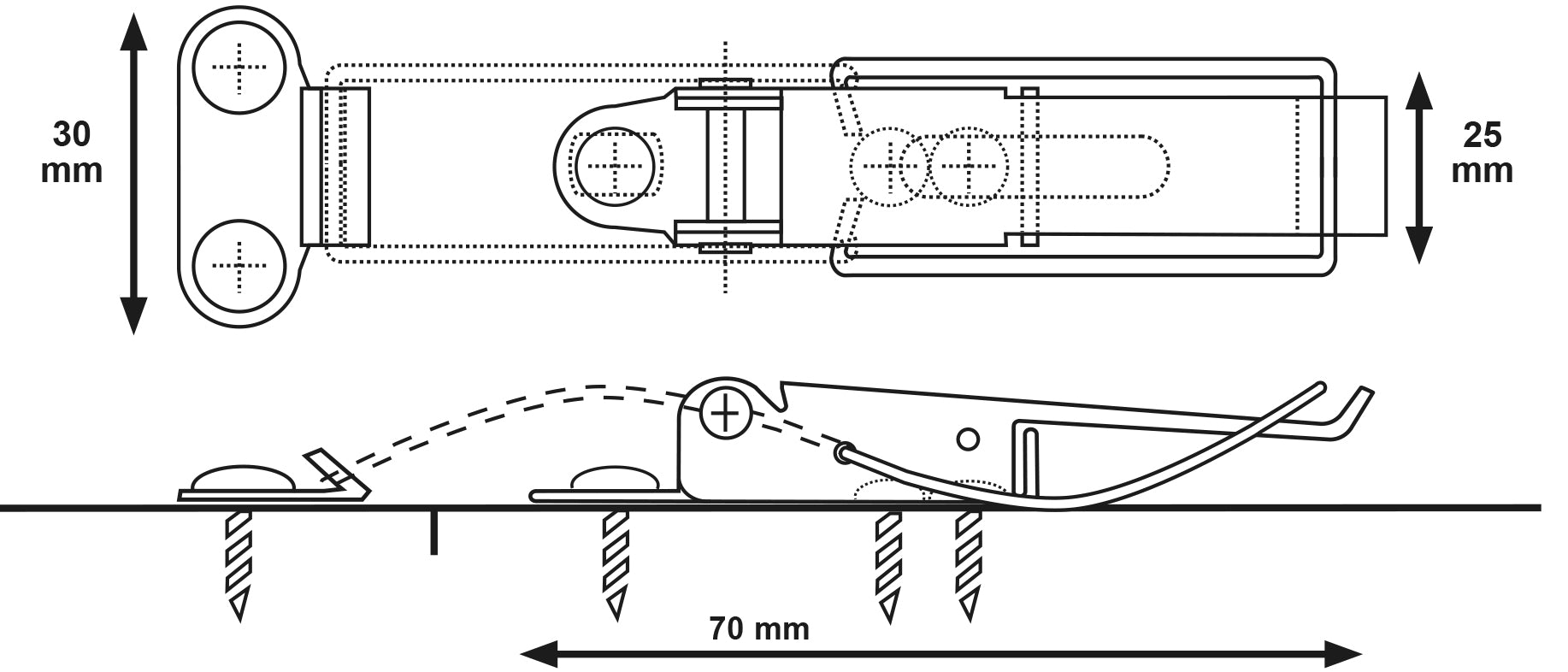

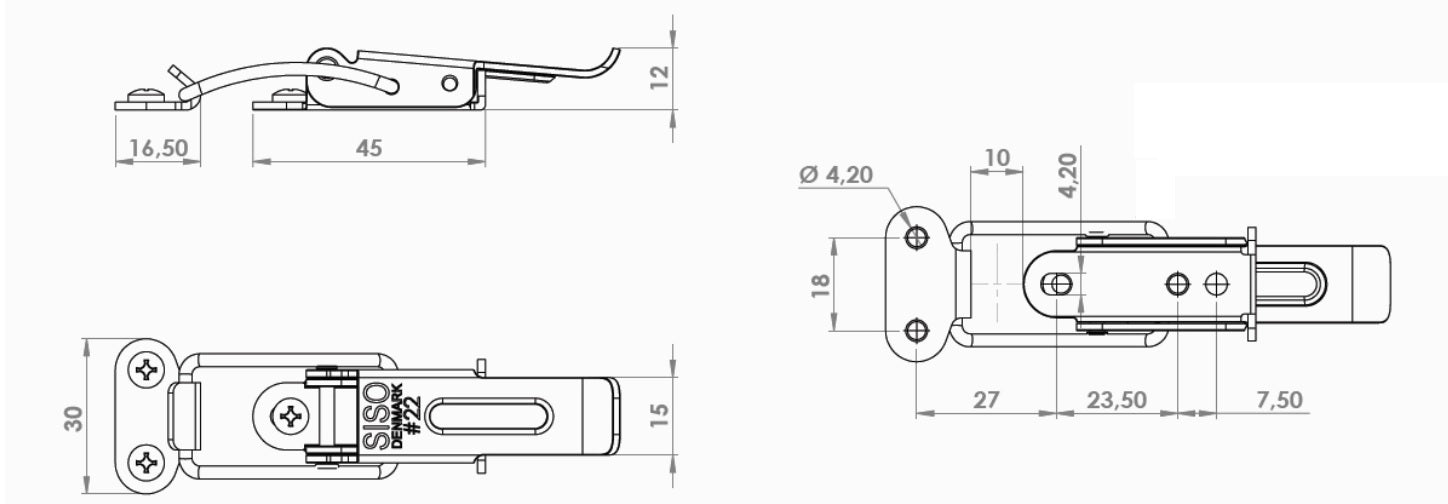

[caption id="attachment_55940" align="alignnone" width="420"] Ausziehtischspannverschluss aus Stahl, schwarz matt, einstellbar, mit zwei Lagesicherungen, 70 mm, von SISO. Technische Zeichnung[/caption]   [caption id="attachment_55926" align="alignnone" width="420"] Ausziehtischspannverschluss aus Stahl, schwarz matt, einstellbar, mit zwei Lagesicherungen, 70 mm, von SISO. Zeichnung im montierten Zustand[/caption] Im Lieferumfang enthalten:

• 4 Stück Ausziehtischspannverschluss 24.02.999-1 von SISO (Spannverschluss CATCH #22) aus Stahl, schwarz matt
• 1 Stück Gegenhaken aus Stahl, schwarz matt

Produktvideo anschauen: Zusätzliche Informationen:

• Montageanleitung herunterladen
• Reach Declaration herunterladen
• Stahl Zertifikat herunterladen

Referenznummer des Herstellers:

• Artikel Kennnummer: 24.02.999-1
• EAN Nummer: 5704866500746

Hersteller: SISO Denmark
