2 Stück hochwertiges Lukenscharnier, aus hochqualitativem rostfreiem Edelstahl SUS316 (1.4401 bzw. V4A), Oberfläche: glänzend poliert, B-1013 (13343), Größe: 70 mm (2-3/4″)

Anwendung:

Robustes Marinescharnier für Schiffsluken, Decksluken, Bodenklappen, Wartungsklappen und vieles mehr.

Das Marinescharnier B-1013 (13343) dient zur beweglichen Verbindung von Luken, Klappen und Abdeckungen, insbesondere im Schiffbau und in korrosionsgefährdeten Bereichen.

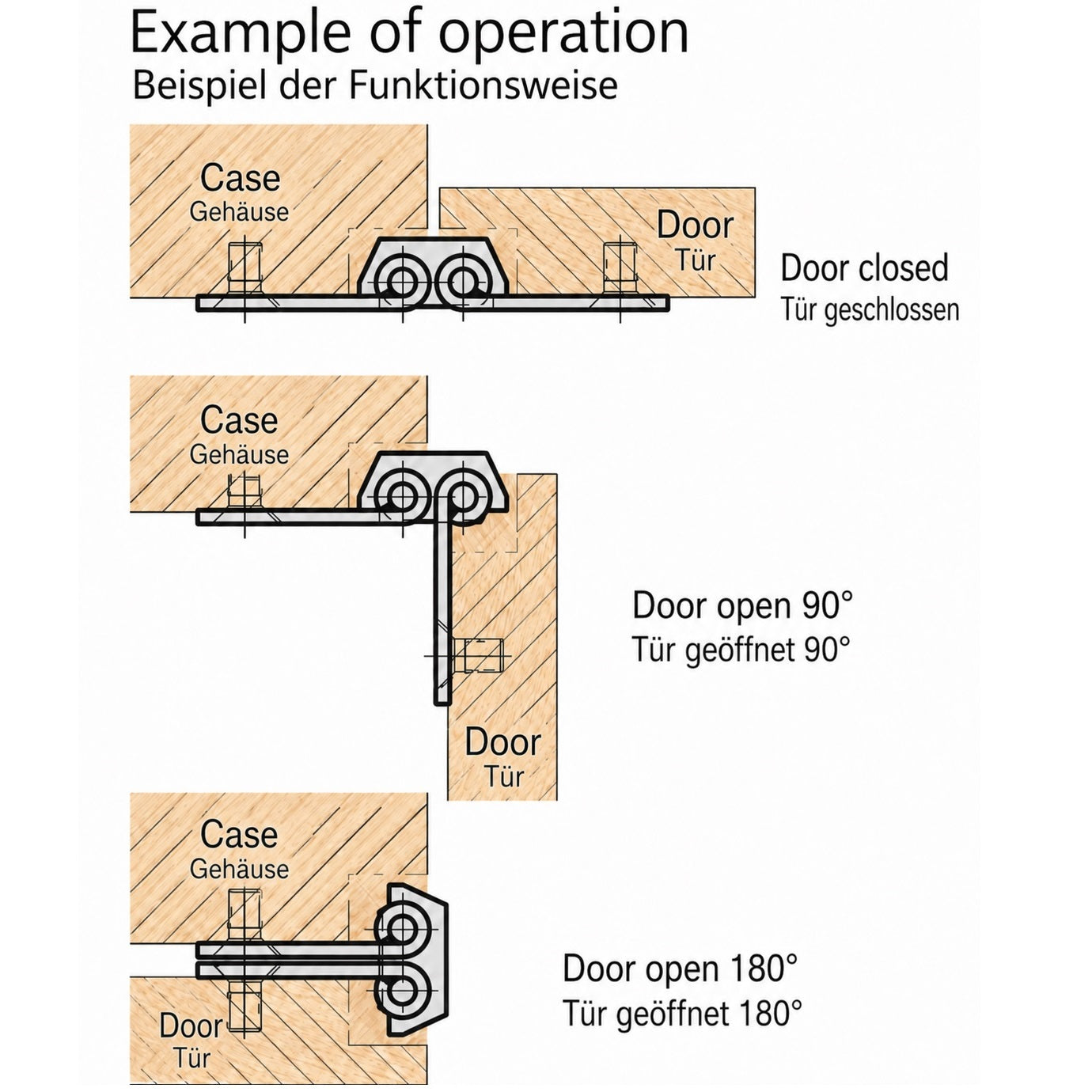

Durch seine Konstruktion mit zwei Drehachsen ermöglicht das Scharnier einen großen Öffnungswinkel von bis zu 180°.

Die spezielle Gelenkgeometrie sorgt dafür, dass sich die Klappe beim Öffnen kontrolliert um die angrenzende Kante bewegen kann.

Der robuste Edelstahl SUS316 bietet eine sehr gute Korrosionsbeständigkeit und eignet sich daher besonders für Anwendungen mit Feuchtigkeit und salzhaltiger Umgebung.

Die flache Bauweise mit nur wenigen hervorstehenden Teilen reduziert störende Vorsprünge und ermöglicht auch den Einsatz an Bodenklappen.

Die vier Senkbohrungen ermöglichen eine stabile Verschraubung mit Klappe und Rahmen und machen das B-1013 zu einer widerstandsfähigen Lösung für anspruchsvolle Klappen- und Lukenanwendungen.

Die hochwertigen Marinescharniere B-1013 (13343) eignen sich unter anderem ideal für:

• Abdeckhauben
• Verkleidungsklappen
• Schiffsluken
• Decksluken
• Bodenklappen
• Wartungsklappen

Material:

• Die Marinescharniere 13343 werden aus hochqualitativem rostfreiem Edelstahl SUS316 (1.4401 bzw. V4A) hergestellt
• SUS316 Edelstahl (auch bekannt unter V4A) ist ein rostfreier Stahl mit ausgezeichneter Korrosionsbeständigkeit
• Aufgrund der Widerstandsfähigkeit gegenüber chlorhaltigen Substanzen werden Beschläge aus dem Edelstahl SUS316 für den Einsatz in Küstennähe genutzt und ausdrücklich empfohlen

Oberfläche:

• Glänzend poliert
• Glänzend polierte Oberflächen bei Möbelbeschlägen und Komponenten verbessern die Ästhetik und verleihen ihnen ein hochwertiges, edles Erscheinungsbild
• Außerdem erleichtert die glatte Oberfläche die Reinigung und sorgt für eine geringere Anhaftung von Schmutz und Verunreinigungen

Montage:

• Die Befestigung erfolgt mit 4 x M5-Senkkopfschrauben (nicht im Lieferumfang enthalten)
• Das Lukenscharnier B-1013 (13343) hat vier Befestigungsbohrungen mit Senkung
• Zuerst müssen die Positionen des Zweiachs-Scharniers an Klappe und Rahmen festgelegt und die vier Befestigungsbohrungen entsprechend dem Lochbild vorbereitet werden
• Der Lochabstand beträgt 56 mm (2-13/64″) in horizontaler und 26 mm (1-1/32″) in vertikaler Richtung
• Anschließend wird das Scharnier so positioniert, dass sich die beiden Gelenkachsen frei bewegen können und die Klappe beim Öffnen nicht mit dem Rahmen kollidiert
• Das Marinescharnier B-1013 wird anschließend mit vier M5-Senkkopfschrauben befestigt
• Die Schraubenlänge ist entsprechend der Materialstärke der Klappe bzw. des Rahmens zu wählen
• Abschließend muss die Klappe über den gesamten Öffnungsbereich bis 180° bewegt und auf freie, spannungsfreie Funktion geprüft werden

Eigenschaften:

• Gewicht: 70 g (für 2 Stück: 140 g)
• Größe: 70 mm (2-3/4″)
• einfach zu montieren
• praktisch
• stabil
• Zweiachsige Gelenkkonstruktion
• Öffnungswinkel bis 180°
• Aus korrosionsbeständigem Edelstahl SUS316
• Besonders für den Marinebereich geeignet
• Flache und kompakte Bauform
• Nur geringe Vorsprünge an der Oberfläche
• Für M5-Senkkopfschrauben ausgelegt
• Für rechts und links einsetzbar
• glänzend poliert
• witterungsbeständig
• rostfrei (korrosionsbeständig)
• hohe Markenqualität von TAKIGEN®

Die Abmessungen:

• Gesamtbreite: 70 mm (2-3/4″)
• Gesamthöhe: 40 mm (1-37/64″)
• Plattenstärke: 4 mm (5/32″)
• Lochabstand horizontal: 56 mm (2-13/64″)
• Lochabstand vertikal: 26 mm (1-1/32″)
• Befestigungsbohrungen: 4 x ⌀6,5 mm
• Senkung der Befestigungsbohrungen: ⌀10 mm (25/64″)

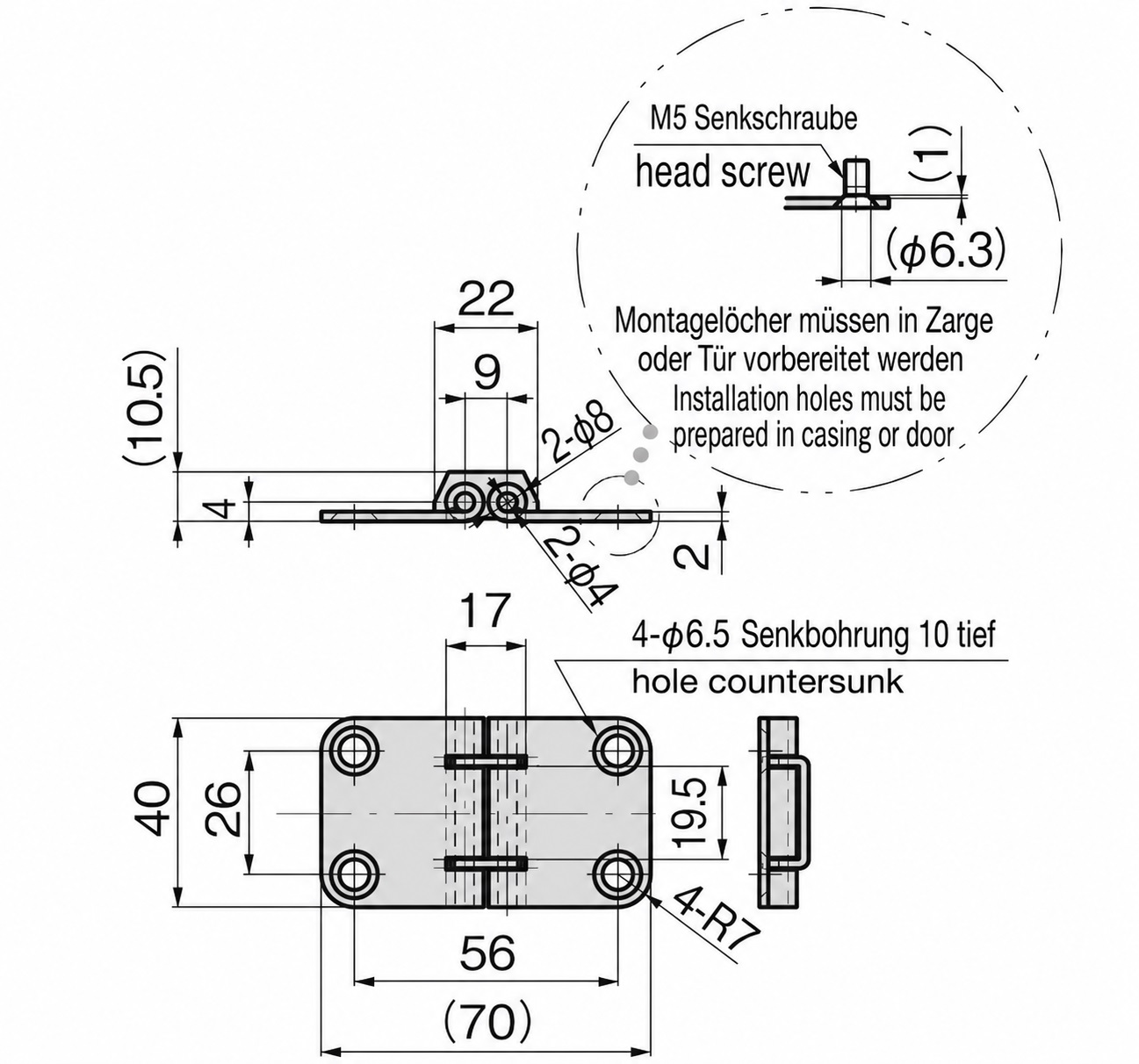

Für weitere Maße und Details siehe technische Zeichnung.

Im Lieferumfang enthalten:

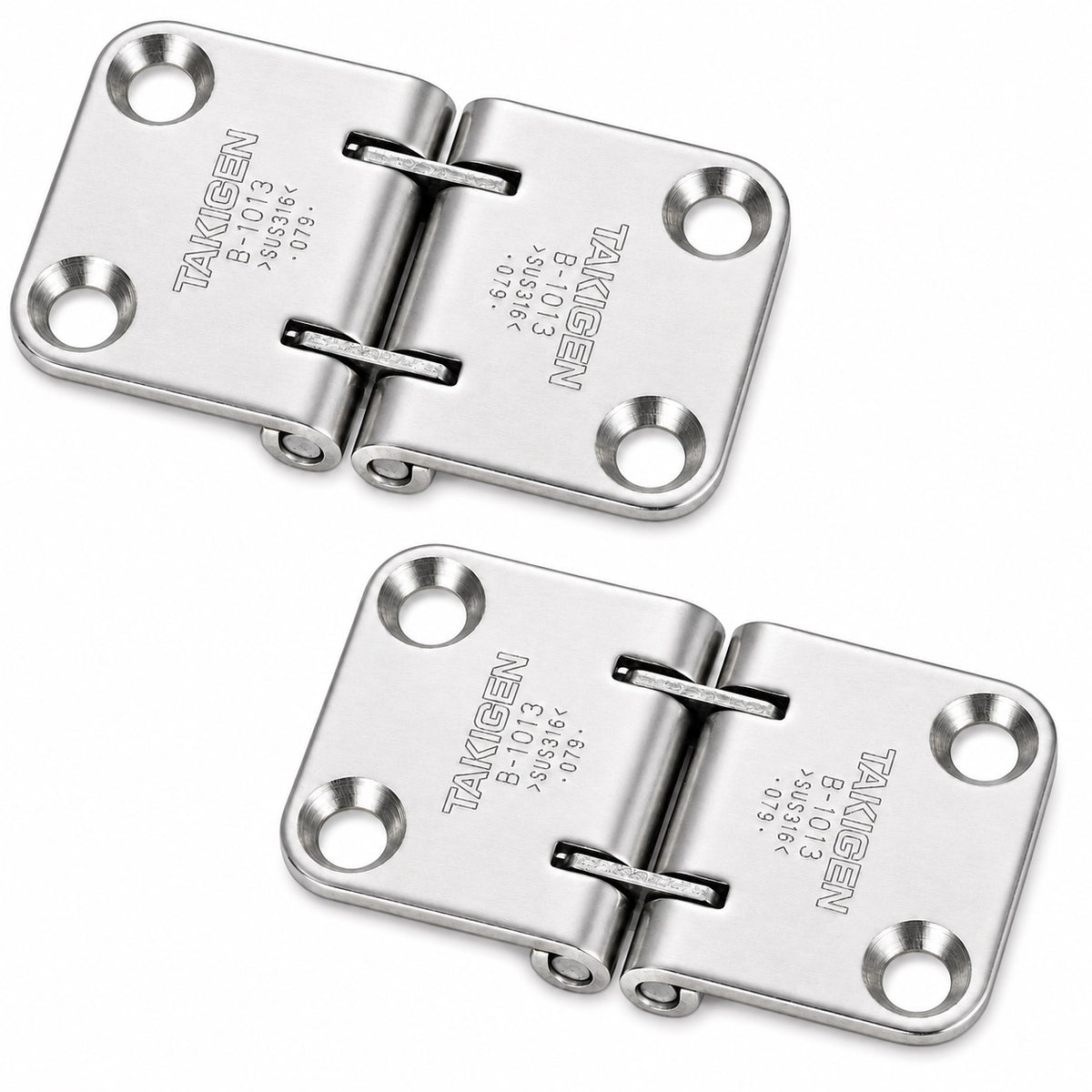

• 2 Stück Marinescharnier B-1013 (13343) aus hochqualitativem rostfreiem Edelstahl SUS316, glänzend poliert
• Bitte beachten Sie, dass keine Befestigungsschrauben im Lieferumfang enthalten sind

Referenznummern des Herstellers:

• Artikel Kennnummer: 13343
• Artikelnummer: B-1013

Hersteller: TAKIGEN (Japan)
