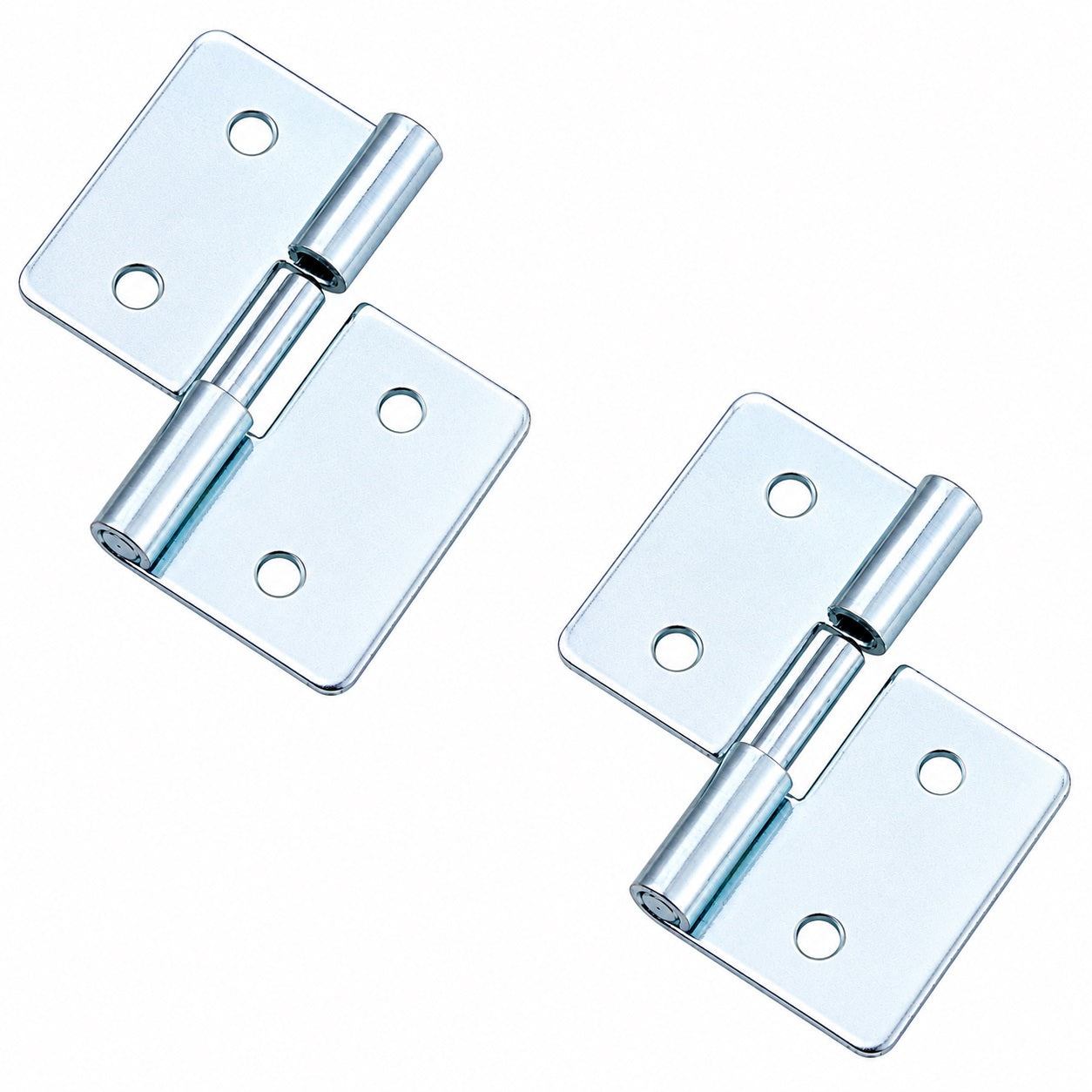

2 Stück kompaktes Aushebescharnier, aus robustem Stahl, Oberfläche: verzinkt, gelb, B-56-L (10149), Höhe: 35 mm (1-3/8″), Ausführung: links, Tragkraft: 2 kg (5 lbs)

Anwendung:

Robustes Steckscharnier für Kleintüren, Wartungsklappen, Elektronikgehäuse und vieles mehr.

Ausführung: links. Für links angeschlagene Türen und Klappen.

Das kompakte Steckscharnier B-56-L dient zur beweglichen Verbindung kleiner Türen, Klappen und Gehäuseteile.

Durch die zweiteilige Steckkonstruktion lässt sich die Tür bei Bedarf vom fest montierten Scharnierteil abheben, ohne das Scharnier abschrauben zu müssen.

Die linke Ausführung ermöglicht den gezielten Einsatz bei entsprechend links angeschlagenen Türen und Geräteklappen.

Mit nur 35 mm (1-3/8″) Höhe eignet sich das Scharnier besonders für kompakte Gerätegehäuse, Messgeräte sowie elektronische und technische Einrichtungen.

Das kaltgewalzte Stahlblech sorgt für eine stabile Konstruktion, während die verzinkte und chromatierte Oberfläche den Stahl vor Korrosion schützt.

Bei Verwendung von zwei übereinander montierten Scharnieren eignet sich das Aushebescharnier B-56-L für leichte Türen mit einem Referenzgewicht von 2 kg.

Die hochwertigen Aushängescharniere B-56-L (10149) eignen sich unter anderem ideal für:

• Gerätegehäuse
• Audiogeräte
• Kommunikationsgeräte
• Messgeräte
• Kleintüren
• Wartungsklappen
• Elektronikgehäuse

Material:

• Die Aushängescharniere 10149 werden aus robustem Stahl hergestellt
• Stahl ist für Möbelbeschläge und Industriebeschläge ideal, da er sowohl robust als auch langlebig ist, was eine hohe Belastbarkeit und lange Lebensdauer der Beschläge gewährleistet

Oberfläche:

• Verzinkt, gelb
• Die verzinkte Oberfläche schützt vor Rost und Korrosion

Montage:

• Die Befestigung erfolgt mit Schrauben mit ca. ⌀2,3 bis 2,5 mm, vorzugsweise mit Linsen- oder Rundkopf (nicht im Lieferumfang enthalten)
• Das Steckscharnier B-56-L wird an Tür bzw. Klappe und dem zugehörigen Rahmen oder Gehäuse positioniert
• Dabei ist auf die linke Ausführung zu achten, damit das Scharnier passend zu einer links angeschlagenen Tür bzw. Geräteklappe montiert wird
• Zuerst müssen die Positionen der vier Befestigungsbohrungen entsprechend dem Lochbild markiert werden
• Anschließend müssen abhängig vom verwendeten Werkstoff geeignete Befestigungsbohrungen bzw. Vorbohrungen hergestellt werden
• Die beiden Scharnierhälften werden mit passenden Schrauben am beweglichen und am feststehenden Bauteil befestigt
• Dabei müssen die Scharnierachsen von mindestens zwei übereinander montierten Scharnieren exakt fluchten
• Anschließend wird der bewegliche Teil von oben auf den Scharnierstift aufgesteckt
• Zum Abnehmen der Tür bzw. Klappe wird diese angehoben und vom fest montierten Scharnierteil abgezogen

Eigenschaften:

• Ausführung: links
• Gewicht: 8 g (für 2 Stück: 16 g)
• Belastbarkeit (Tragkraft): 2 kg (5 lbs) - für 2 Stück
• Höhe: 35 mm (1-3/8″)
• Erhältlich in 2 Ausführungen: links (B-56-L) und rechts (B-56-R)
• einfach zu montieren
• praktisch
• stabil
• Kompaktes Steckscharnier für kleine Türen
• Abnehmbare zweiteilige Konstruktion
• Tür bzw. Klappe ohne Abschrauben des Scharniers abnehmbar
• Materialstärke: 0,8 mm (1/32″)
• Oberflächenbehandlung MFZn-C
• 4 Befestigungsbohrungen
• Scharnierstift mit ⌀3 mm (1/8″)
• Für Messgeräte und technische Geräte geeignet
• RoHS10-konform
• verzinkt, gelb
• Stahl
• robust
• hohe Markenqualität von TAKIGEN®

Die Abmessungen:

• Gesamthöhe des Aushebescharniers B-56-L: 35 mm (1-3/8″)
• Gesamtbreite, aufgeklappt: 24 mm (15/16″)
• Materialstärke: 0,8 mm (1/32″)
• vertikaler Lochabstand: 19 mm (3/4″)
• horizontaler Lochabstand: 14 mm (35/64″)
• Befestigungsbohrungen: 4 x ⌀2,5 mm (3/32″)
• Scharnierstift: ⌀3 mm (1/8″)
• Außendurchmesser der Scharnierrolle: ca. ⌀5 mm

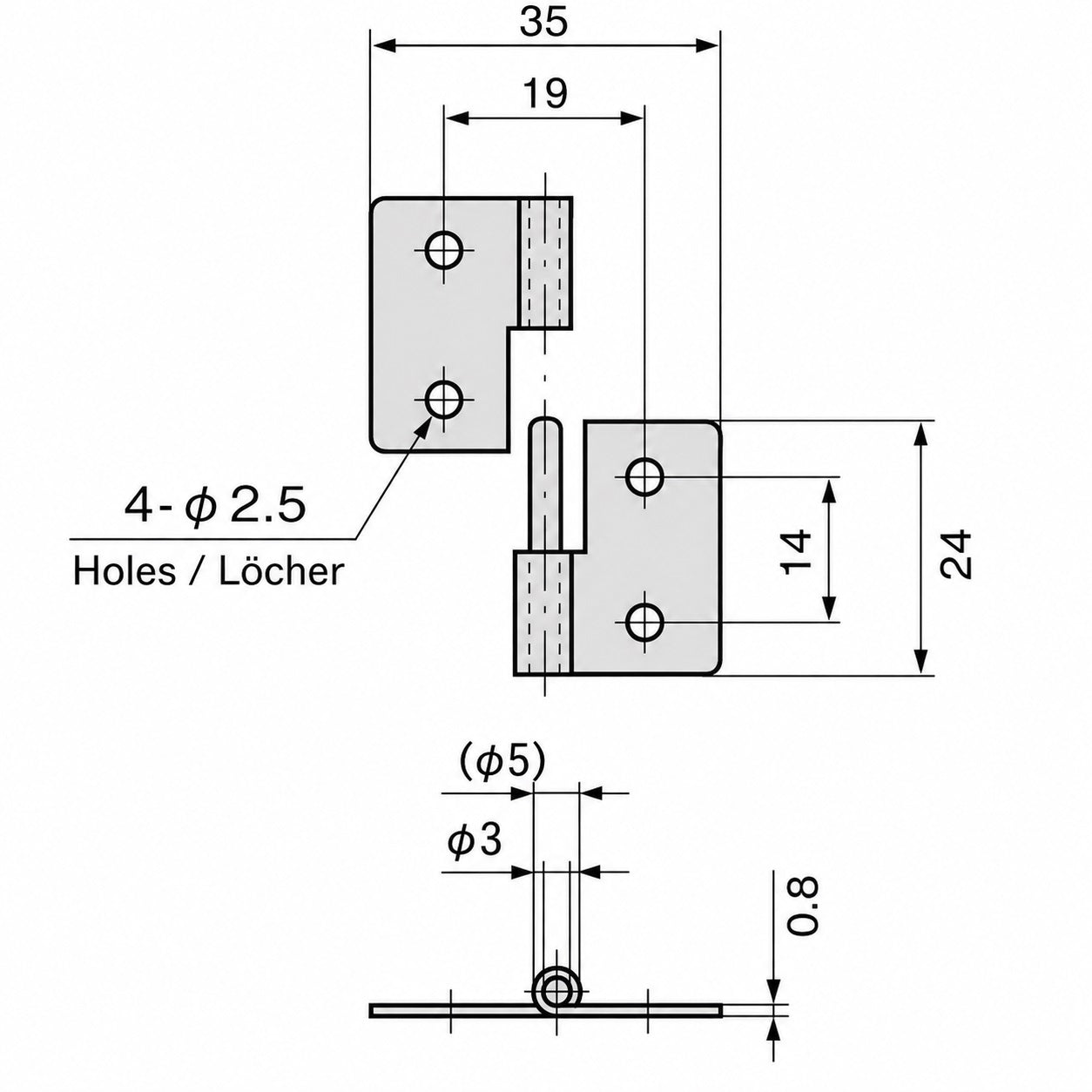

Für weitere Maße und Details siehe technische Zeichnung.

Im Lieferumfang enthalten:

• 2 Stück Steckscharnier B-56-L (10149) aus robustem Stahl, verzinkt, gelb
• Bitte beachten Sie, dass keine Befestigungsschrauben im Lieferumfang enthalten sind

Referenznummern des Herstellers:

• Artikel Kennnummer: 10149
• Artikelnummer: B-56-L

Hersteller: TAKIGEN (Japan)
