Jeu de 2 charnières à friction de haute qualité (gauche + droite), couple : 9 N·m, en acier inoxydable SUS430 (1.4016 ou X6Cr17), surface : naturelle (non traitée), HG-TB45 (HG-TB45L et HG-TB45R)

Application :

2 charnières à friction de haute qualité pour couvercles d'appareils, abattants de meubles, boîtiers de moniteurs et bien plus encore.

Le jeu de charnières à couple HG-TB45 se compose d'une charnière gauche (HG-TB45L) et d'une charnière droite (HG-TB45R) pour un guidage symétrique et horizontal des abattants.

Chaque charnière génère un couple constant de 4,5 N·m, ce qui permet un positionnement continu de l'abattant dans la plage de charge appropriée.

Ensemble, les deux charnières fournissent un couple total nominal de 9 N·m et répartissent la charge uniformément des deux côtés.

La fonction Free-Stop maintient les couvercles, les écrans ou les abattants d'appareils dans la position souhaitée sans cran supplémentaire.

La conception symétrique gauche-droite assure une installation propre et un mouvement stable et contrôlé dans les deux sens de rotation.

La construction robuste en acier inoxydable SUS430 est particulièrement adaptée aux appareils, aux meubles et aux installations techniques.

Les charnières à friction de haute qualité HG-TB45 (HG-TB45L et HG-TB45R) sont idéales pour :

• Supports LCD
• Caméras de surveillance
• Pupitres de commande
• Capots de machines
• Unités d'affichage
• Consoles
• Boîtiers techniques
• Couvercles d'appareils
• Abattants de meubles
• Boîtiers de moniteurs

Matériau :

• Les charnières à friction HG-TB45L et HG-TB45R sont fabriquées en acier inoxydable SUS430 (1.4016 ou X6Cr17) de haute qualité
• L'acier inoxydable SUS430 (1.4016) offre une solide résistance à la corrosion pour les intérieurs secs à modérément humides, ce qui le rend adapté aux ferrures de meubles et industrielles sans exposition au chlorure
• Il est ferromagnétique et donc idéal pour les loquets magnétiques, les mécanismes de verrouillage et les contre-plaques

Surface :

• Naturelle (non traitée)
• La surface du matériau reste visible et n'est pas recouverte d'un revêtement supplémentaire

Montage :

• Les positions de fixation sur l'abattant et sur le corps ou le boîtier de l'appareil doivent d'abord être marquées et pré-percées à l'aide du dessin technique dimensionnel
• Le HG-TB45L est monté sur le côté gauche et le HG-TB45R sur le côté droit
• Les deux axes de charnière doivent être exactement à la même hauteur, alignés horizontalement et affleurer les uns aux autres
• Pour la marge d'alignement requise, les alésages de réception doivent être légèrement surdimensionnés avec une tolérance de C0,5 conformément aux spécifications du fabricant
• Les pattes verticales sont solidement fixées avec des vis à tête fraisée M5 et les pattes horizontales avec des vis à tête bombée ou cylindrique M5
• L'abattant doit ensuite être actionné sur toute la plage de mouvement et le positionnement sûr dans différentes positions d'ouverture doit être vérifié

Caractéristiques :

• Poids : 134 g
• Taille : 61 mm (2-13/32″)
• Disponible en quatre niveaux de couple différents : 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) et 9 N·m (HG-TB45)
• Facile à monter
• Pratique
• Stable
• Jeu d'une charnière à couple gauche et d'une charnière à couple droite
• HG-TB45L pour le côté gauche
• HG-TB45R pour le côté droit
• Couple constant dans les deux sens de mouvement
• Fonction Free-Stop continue
• Angle d'ouverture jusqu'à 360°
• Pour montage horizontal
• Matériau principal acier inoxydable SUS430
• Température de fonctionnement de 0 °C à 40 °C
• Testé en interne par le fabricant avec 20 000 cycles d'ouverture et de fermeture
• Conception symétrique gauche-droite
• Convient aux applications techniques et industrielles
• Épaisseur du matériau : 3 mm (1/8″)
• Naturel (non traité)
• Résistant aux intempéries
• Inoxydable (résistant à la corrosion)
• Haute qualité de marque de Sugatsune / LAMP®

Dimensions :

• Les dimensions s'appliquent respectivement aux charnières gauche et droite ; les deux versions sont symétriques
• Hauteur des charnières à couple : 61 mm (2-13/32″)
• Profondeur : 53 mm (2-3/32″)
• Largeur : 24,5 mm (31/32″)

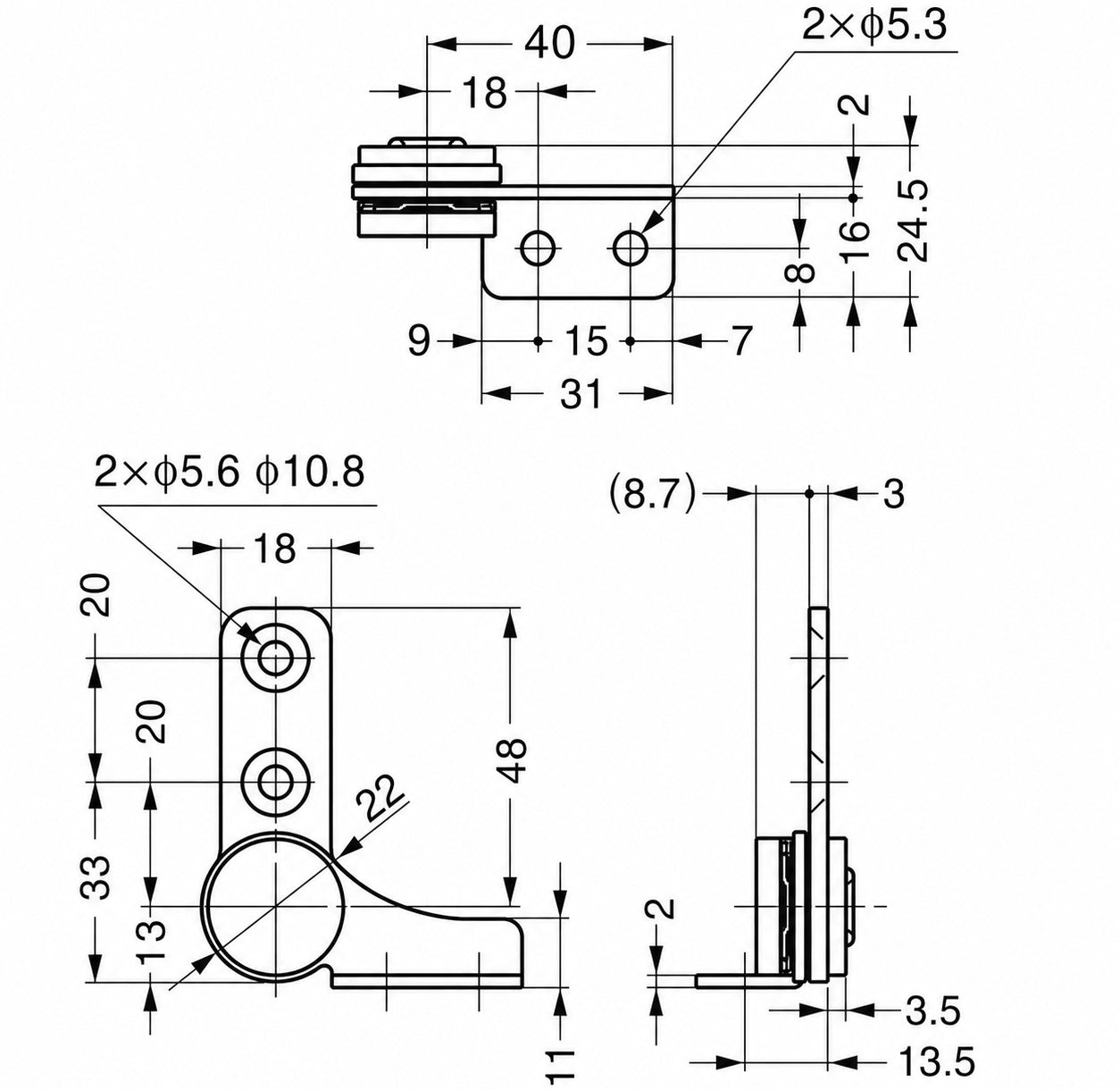

Pour d'autres dimensions et détails, voir le dessin technique.

Contenu de la livraison :

• 1 jeu de charnières à couple HG-TB45 (HG-TB45L et HG-TB45R) en acier inoxydable SUS430 de haute qualité, naturel (non traité)
• Veuillez noter que les vis de fixation ne sont pas incluses

Voir la vidéo du produit :

Numéros de référence du fabricant :

• Numéro d'identification d'article : HG-TB45L et HG-TB45R (alternativement : 170-012-418 et 170-012-417)
• Numéro d'article : HG-TB45
• Numéro GTIN (EAN, UPS) : 4510932004121 et 4510932004138

Fabricant : Sugatsune / LAMP® (Japon)
