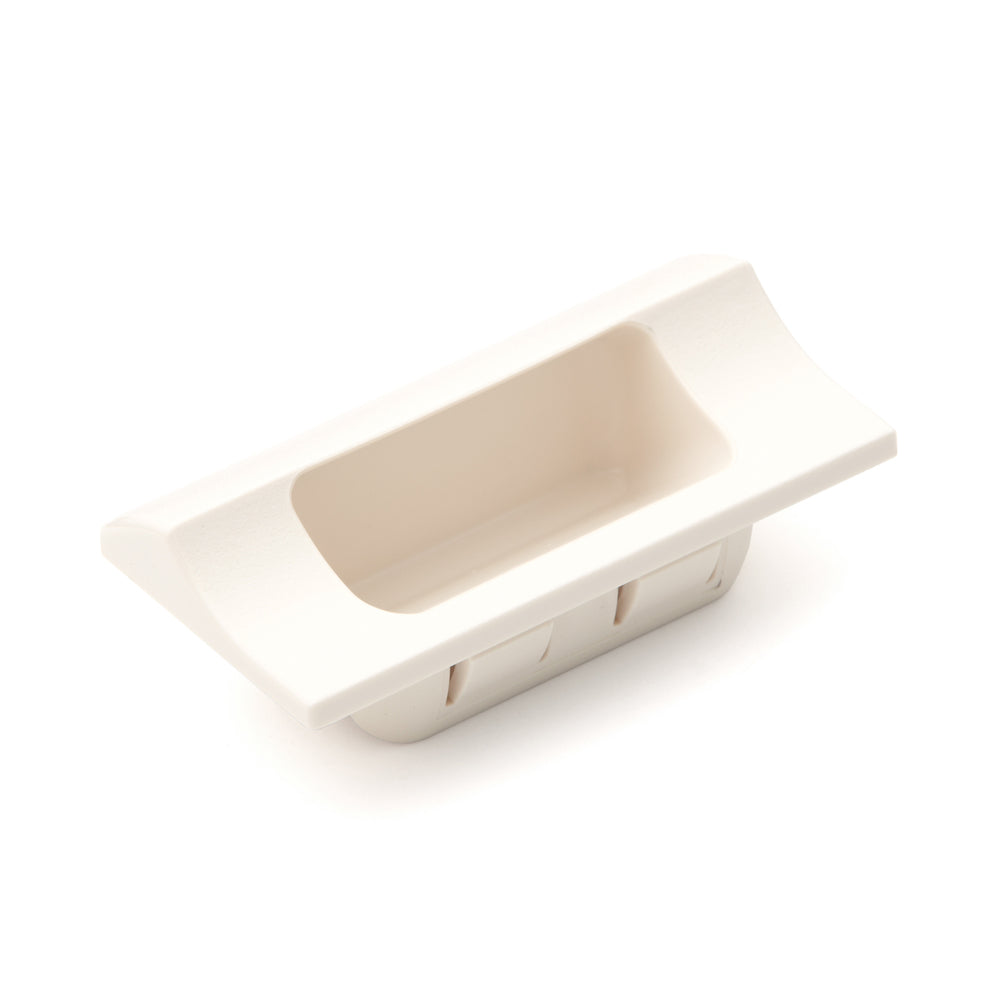

Hochwertige rechteckige Gehäusegriffmuschel für Klick-Schnellmontage im Blechgehäuse aus robustem Kunststoff, Oberfläche: Elfenbein, 70 mm (2,8″) HH-JW70-IV. Gerätegriff HH-JW70-IV für Metallschränke, Blechgehäuse, von Sugatsune / LAMP® (Japan)

Boîtier de haute qualité en plastique robuste, surface : ivoire, HH-JW70-IV

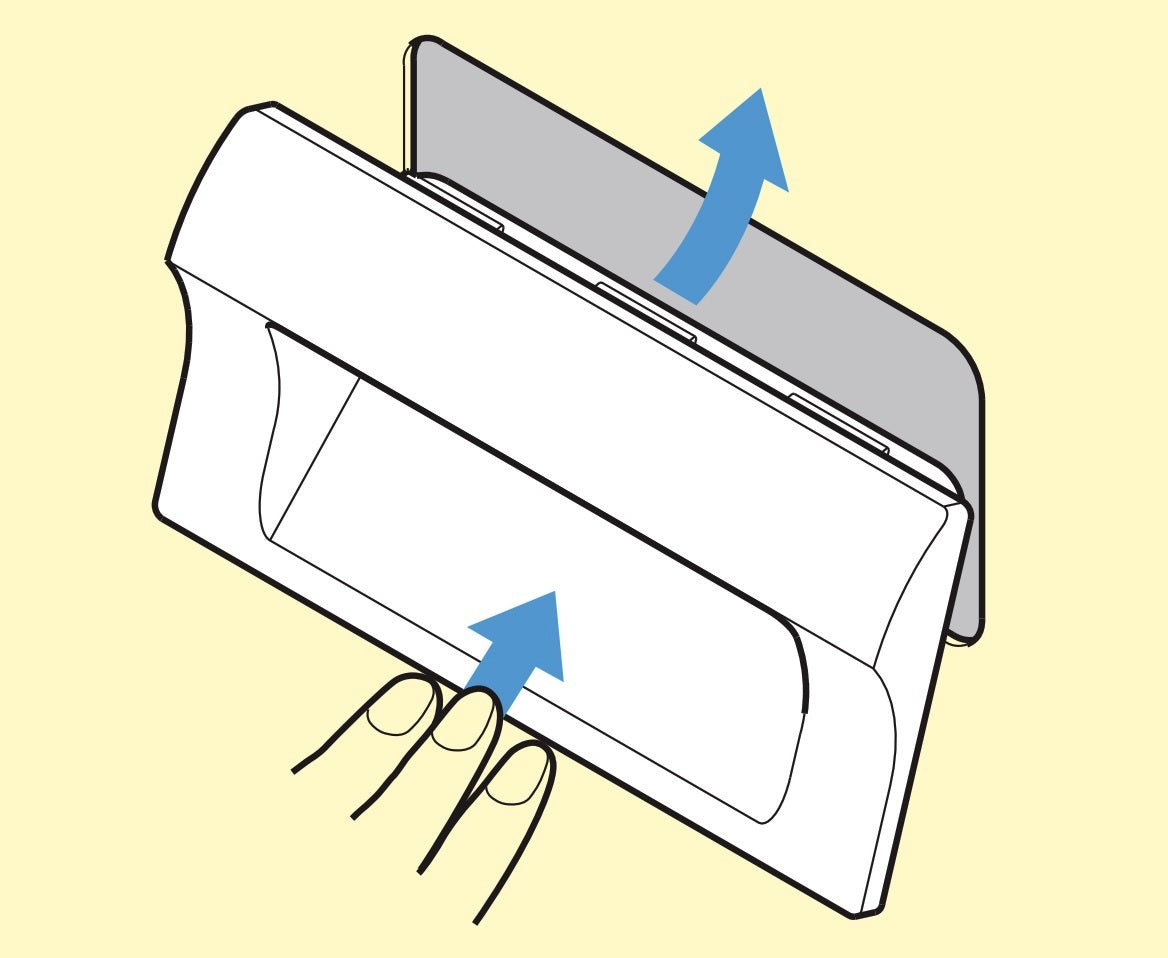

Application: Poignée d'appareil HH-JW70-IV pour armoires métalliques, boîtier en tôle. [caption id="attachment_110886" align="alignnone" width="420"] Poignée de boîtier rectangulaire de haute qualité pour un assemblage rapide par clic dans un boîtier en tôle en plastique robuste, surface : ivoire, HH-JW70-IV, 70 mm, par Sugatsune. Candidature[/caption] Les poignées de boîtier HH-JW70-IV de haute qualité peuvent être fixées rapidement et en toute sécurité sur des surfaces métalliques sans outils grâce au montage par clip. La poignée HH-JW70-IV est idéale pour :

• Appareils électriques
• Machines de production
• installations industrielles
• Armoires métalliques
• Boîtier en tôle

Matériel:

• Les poignées de boîtier de haute qualité HH-JW70-IV sont fabriquées en ABS et en polycarbonate (plastique)

Surface:

• ivoire

Assemblée:

• La poignée de boîtier HH-JW70-IV est conçue pour une installation rapide dans la tôle
• Pour l'installation, une découpe à l'avant d'une largeur (W3) de 46 mm (1-13/16″) doit être réalisée
• Pour la hauteur de la découpe, voir le tableau ci-dessous
• La poignée de l'appareil HH-JW70-IV est ensuite enfoncée dans la découpe préparée dans la tôle et est solidement fixée par un « clic » (pour plus de détails, voir le dessin de montage ).

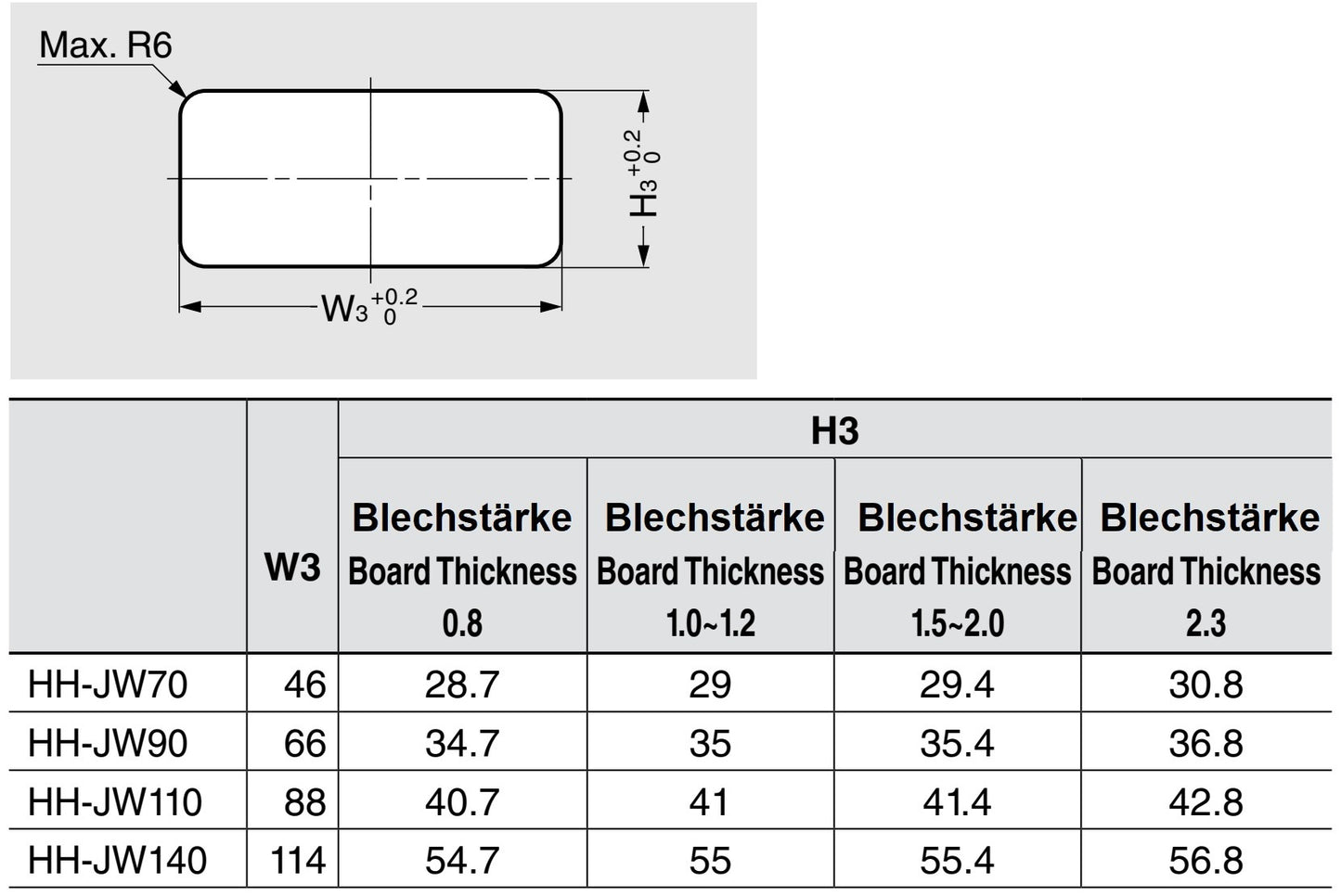

[caption id="attachment_110904" align="alignnone" width="420"] Poignée de boîtier rectangulaire de haute qualité pour un assemblage rapide par clic dans un boîtier en tôle en plastique robuste, surface : ivoire, HH-JW70-IV, 70 mm, par Sugatsune. Dessin d'assemblage[/caption] Caractéristiques:

• Poids : 56 g
• Taille : 70 mm (2,8″)
• Montage rapide et sans outil
• Traitement élaboré
• Ergonomique
• Écurie
• Solide
• Robuste
• ivoire
• Marque de haute qualité de Sugatsune / LAMP®

Les dimensions : Pour plus de dimensions et de détails, voir le dessin technique .

• Largeur de la poignée du boîtier (W1) : 70 mm (2-3/4″)
• Hauteur (H1) : 38 mm (1-1/2″)
• Largeur de la zone de préhension (W2) : 43 mm (1-11/16″)
• Hauteur de la zone de préhension (H2) : 18,5 mm (47/64″)
• Profondeur de la zone de préhension : 15 mm (19/32″)

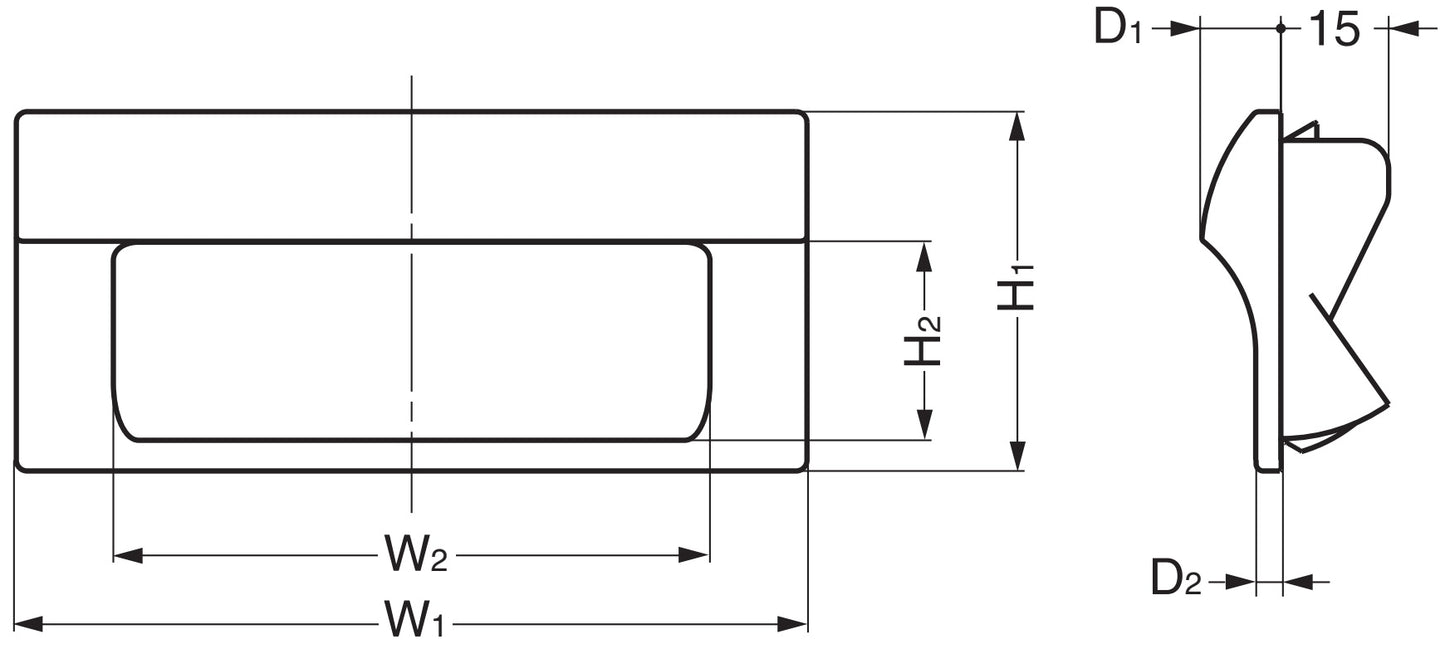

[caption id="attachment_110922" align="alignnone" width="420"] Poignée de boîtier rectangulaire de haute qualité pour un assemblage rapide par clic dans un boîtier en tôle en plastique robuste, surface : ivoire, HH-JW70-IV, 70 mm, par Sugatsune. Dessin technique[/caption] Inclus dans la livraison :

• Coque de protection pour boîtier HH-JW70-IV, 1 pièce, en plastique robuste, couleur ivoire

Numéro de référence du fabricant :

• Numéro d'article : 100-024-582
• Numéro d'article : HH-JW70-IV
• Numéro EAN : 4510932043083

Fabricant : Sugatsune / LAMP® (Japon)
