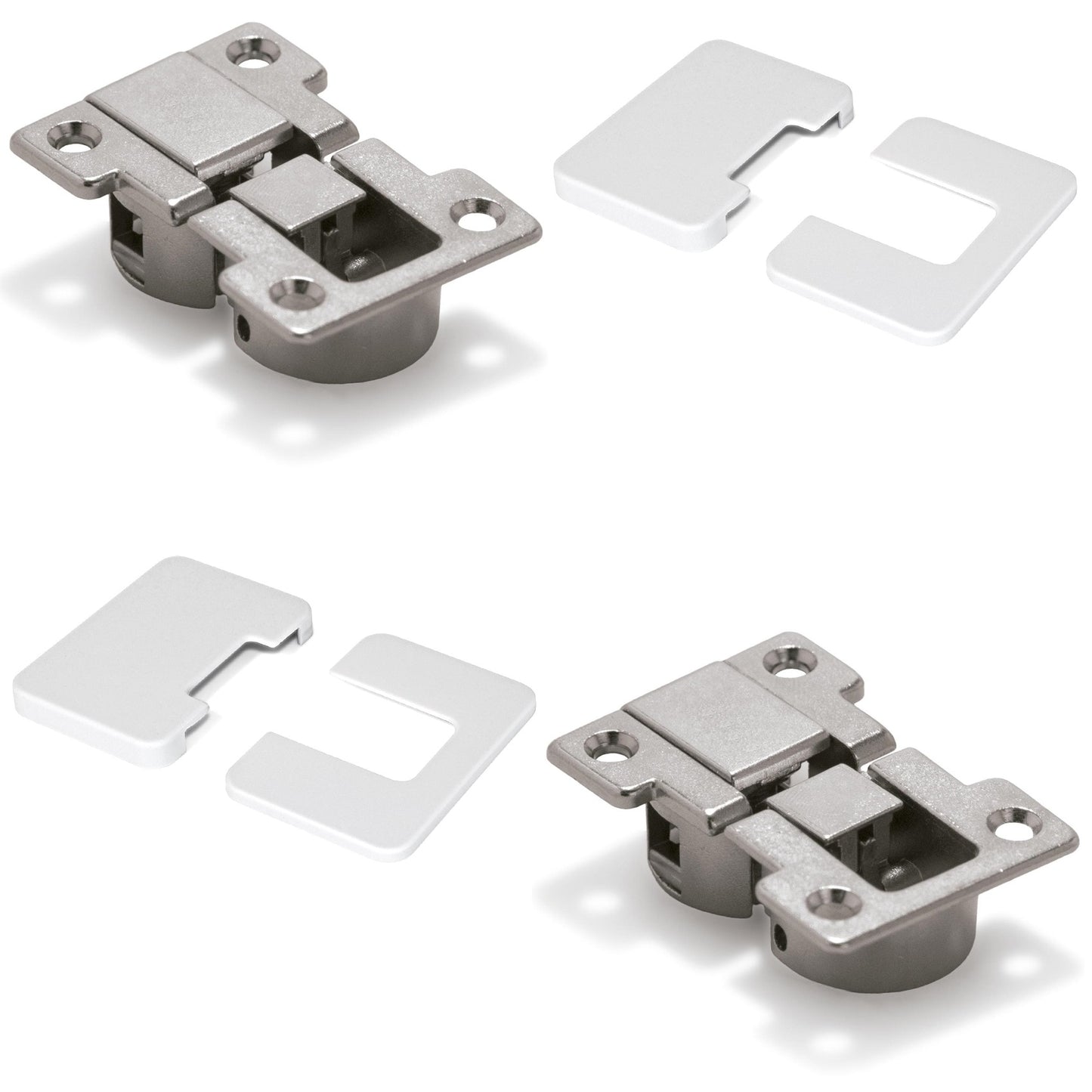

Charnières pour abattants Ankor GT-B, 2 pièces, amovibles, en alliage de zinc avec caches, surface blanche 1010815. Charnières pour abattants en bois, abattants de meubles, couvercles en bois, compartiments de bar et bien plus encore, par EMUCA.

2 charnières à abattant en alliage de zinc massif avec capuchons, surface : blanche, 1010815

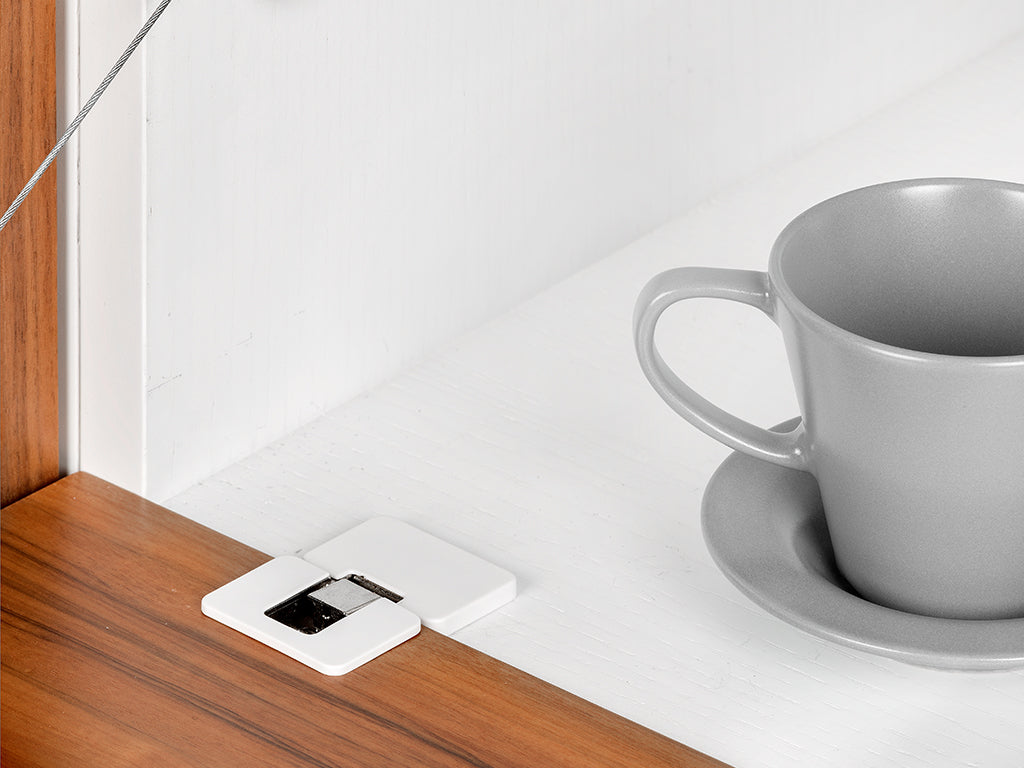

Application: Charnière de compartiment à barre en alliage de zinc pour volets en bois, volets de meubles, couvercles en bois, compartiments à barres et bien plus encore. [caption id="attachment_121906" align="alignnone" width="420"] Charnière à rabat Ankor GT-B, amovible, en alliage de zinc avec capuchons de protection, surface : blanche, d'EMUCA. Candidature[/caption] Charnière de meuble à visser, support de volet, charnière à encastrer, charnière de compartiment à barre pour volets en bois, couvercles en bois et volets de meubles. Installation stable et maintien sûr grâce à deux vis de fixation chacune dans les sections de base et de rabat. Les charnières à rabat ont une forme rectangulaire et un design moderne. Ils disposent d'un couvercle en Zamak qui recouvre la vis de réglage et la vis de verrouillage, assurant un look impeccable Installation ultérieure du volet possible en montant séparément les sections de base et de volet. Les charnières à rabat disposent de possibilités de réglage tridimensionnel : latéral, vertical et frontal. À utiliser uniquement avec un support de rabat ou un support de couvercle.

• Meubles de maison
• Mobilier de bureau
• volets en bois
• volets de meubles
• couvercle en bois
• Compartiment bar

Matériel:

• Les charnières à rabat de haute qualité 1010815 sont fabriquées en alliage de zinc massif (ZDC)

Surface:

• Blanc

Assemblée:

• La charnière d'entrée 1010815 pour entrée se compose de deux parties : la partie de base et la partie de rabat
• Avant l'installation, des trous de montage d'un diamètre de Ø26 mm (1-1/32″) doivent être pré-percés dans le volet et la base du corps
• La distance entre le centre des trous de perçage et le bord doit être de 26 mm (1-1/32″)
• La profondeur du trou de montage dans la partie de base est d'au moins 14 mm (35/64″)
• La profondeur du trou de montage dans la partie rabattable est d'au moins 15 mm (19/32″)
• Les deux parties de la charnière du rabat sont insérées dans les trous de montage pré-percés et fixées avec les vis (non incluses)
• Pour fixer un volet de compartiment, au moins deux charnières de volet 1010815 sont nécessaires (pour plus de détails, voir le dessin de montage ).

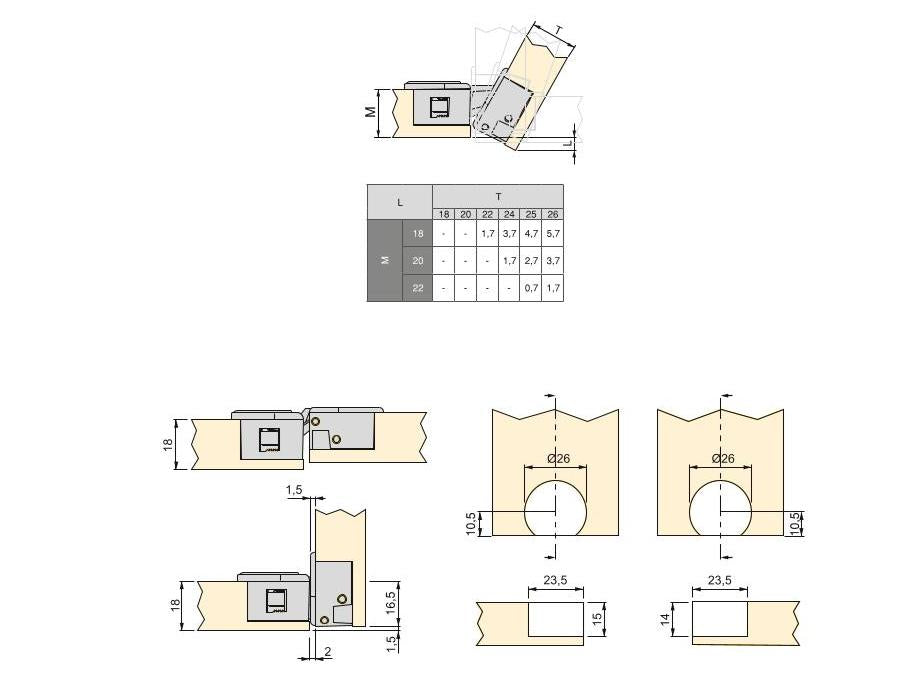

[caption id="attachment_121919" align="alignnone" width="420"] Charnière à rabat Ankor GT-B, amovible, en alliage de zinc avec capuchons de protection, surface : blanche, d'EMUCA. Dessin d'assemblage[/caption] Caractéristiques:

• Poids : 72,1 g
• Taille : 54 mm (2,2″)
• Angle d'ouverture : 90°
• Alésage : Ø26 mm (1-1/32″)
• Profondeur de perçage : 14 mm (35/64″) et 15 mm (19/32″)
• Amovible
• Écurie
• Solide
• Robuste
• Blanc
• Marque de haute qualité UMAXO®

Pour plus de dimensions et de détails, voir le dessin technique . Les dimensions :

• Longueur totale de la charnière du volet (assemblée) : 54 mm (2-1/8″)
• Largeur : 38 mm (1-1/2″)
• La distance entre les trous de vis : 27 mm (1-1/16″)
• Longueur de la goupille de fixation : 14 mm (35/64″)

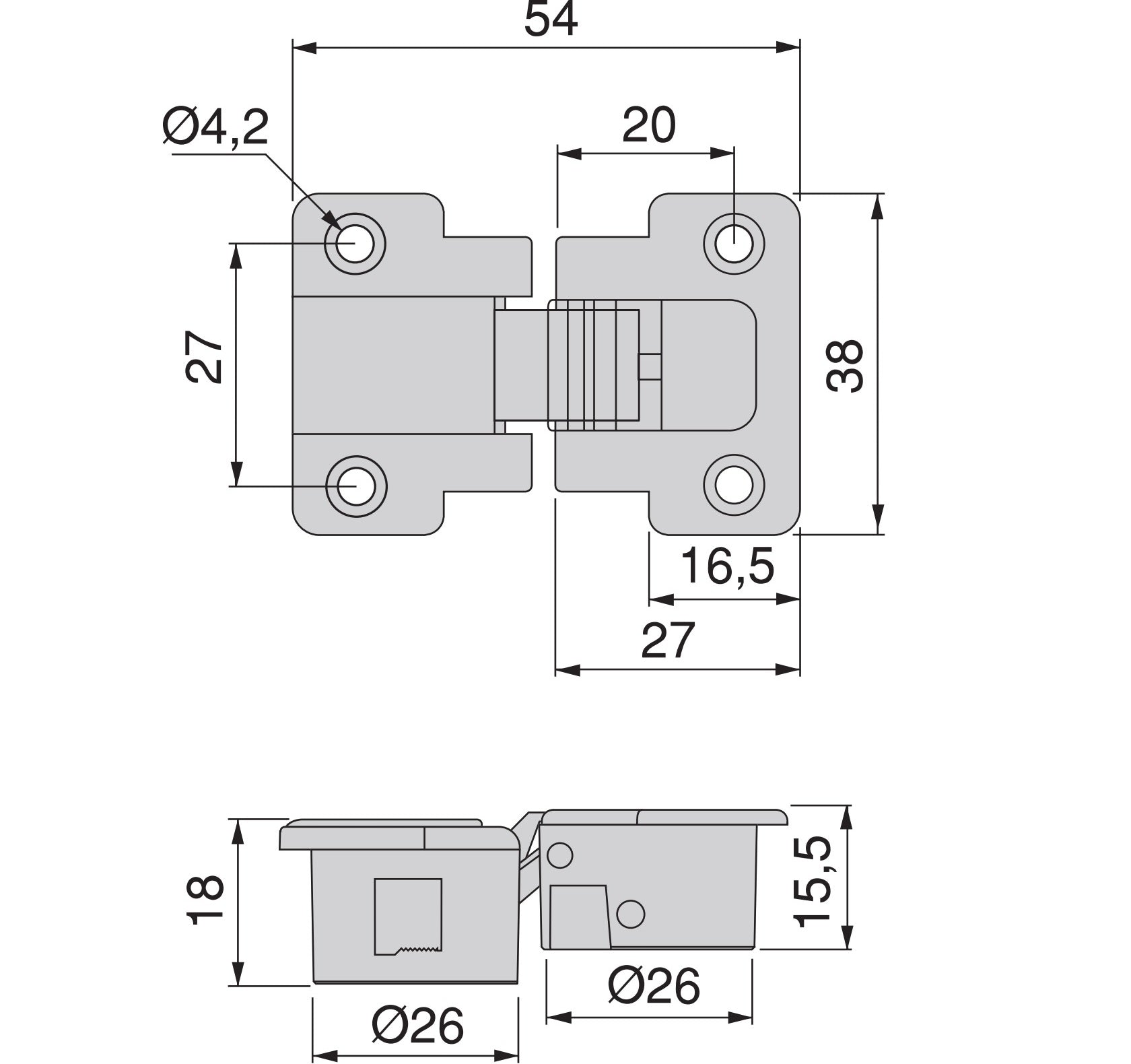

[caption id="attachment_121932" align="alignnone" width="420"] Charnière à rabat Ankor GT-B, amovible, en alliage de zinc avec capuchons de protection, surface : blanche, d'EMUCA. Dessin technique[/caption] Inclus dans la livraison :

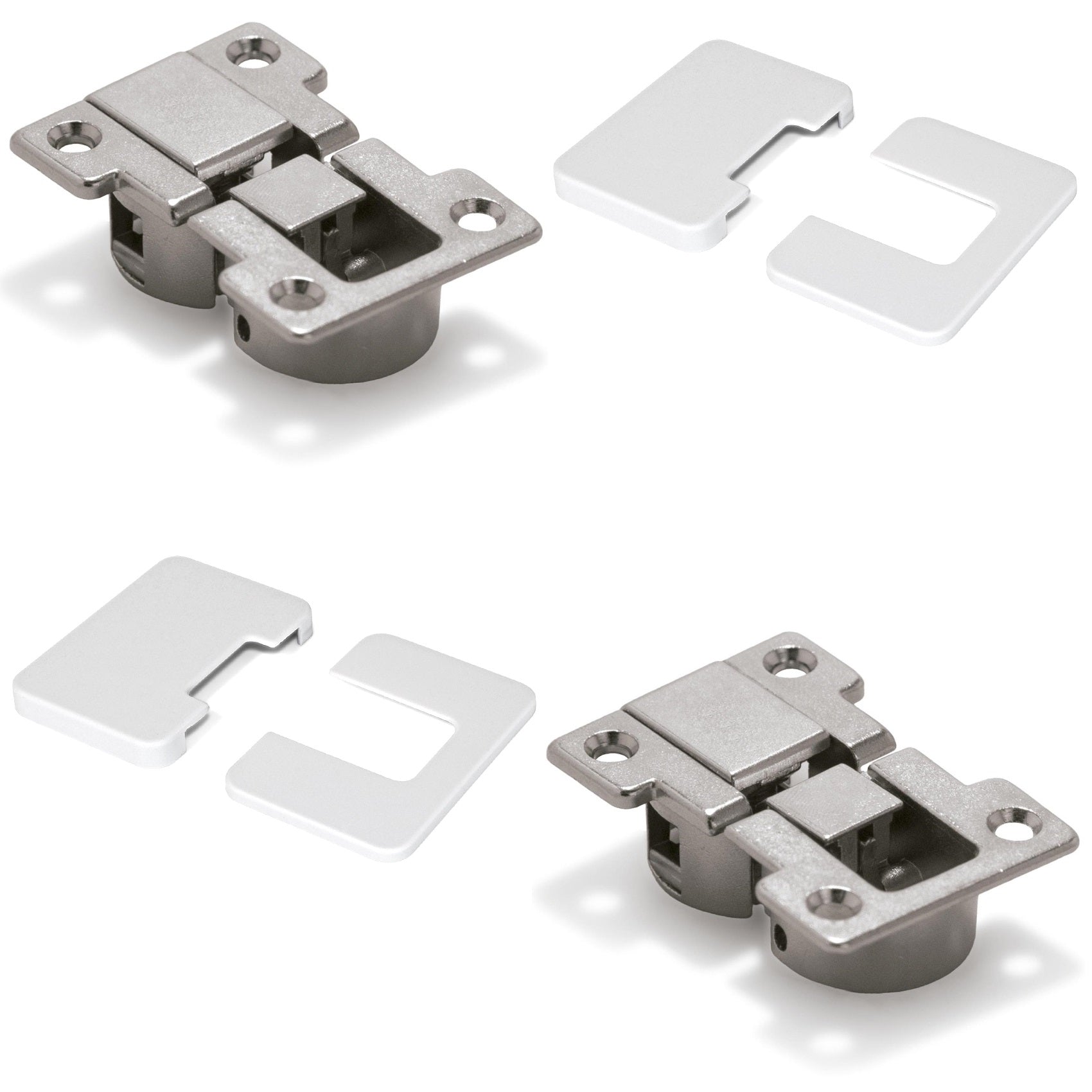

• Charnière de volet 2 pièces 1010815 en alliage de zinc massif (composée d'une partie volet et d'une partie corps), blanche
• 2 pièces de capuchons de protection en zinc moulé sous pression pour les vis de réglage
• 2 pièces capuchon de protection en plastique pour partie rabat
• 2 pièces de capuchon de protection en plastique pour partie de carrosserie

Numéro de référence du fabricant :

• Numéro d'article : 1010815
• Numéro EAN : 8432393100692

Fabricant : EMUCA
