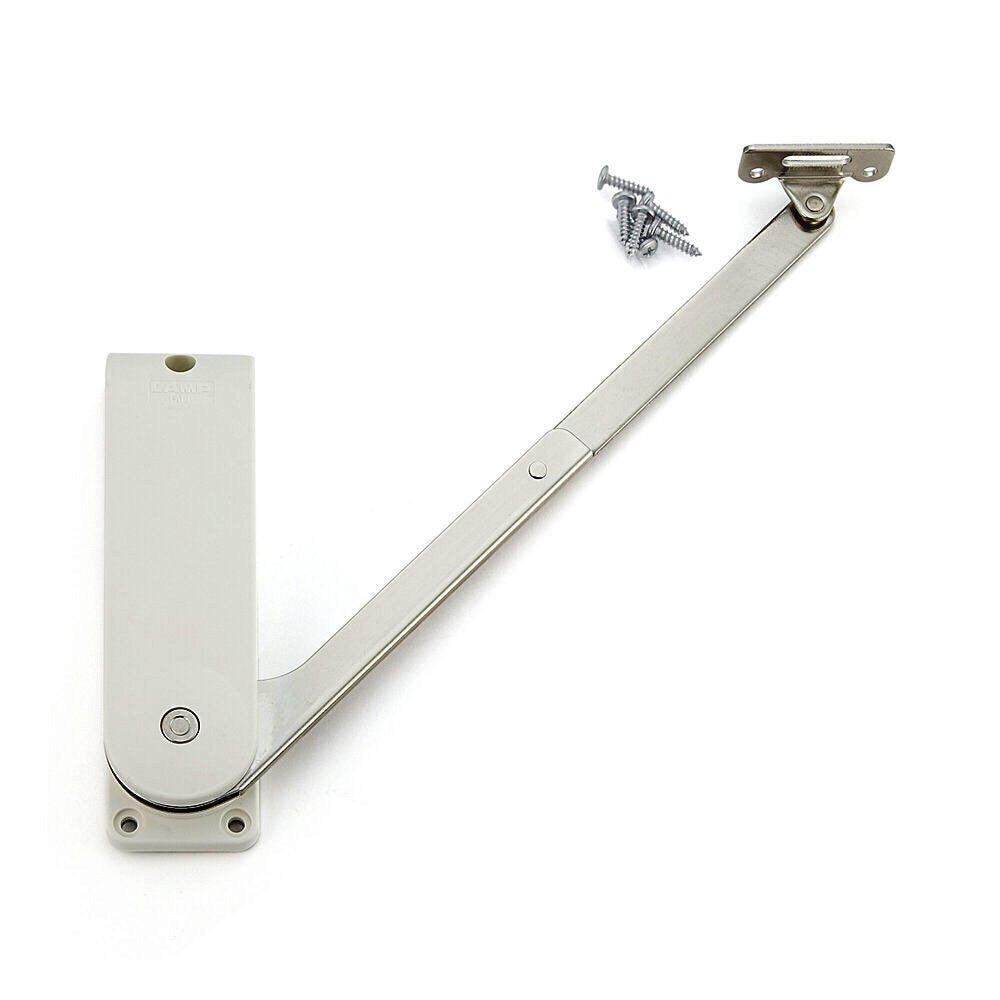

Support de porte robuste, en métal et plastique résistant (métal et plastique), surface : blanc, HDS-30MR-WT (180-109-272), version : droite

Application :

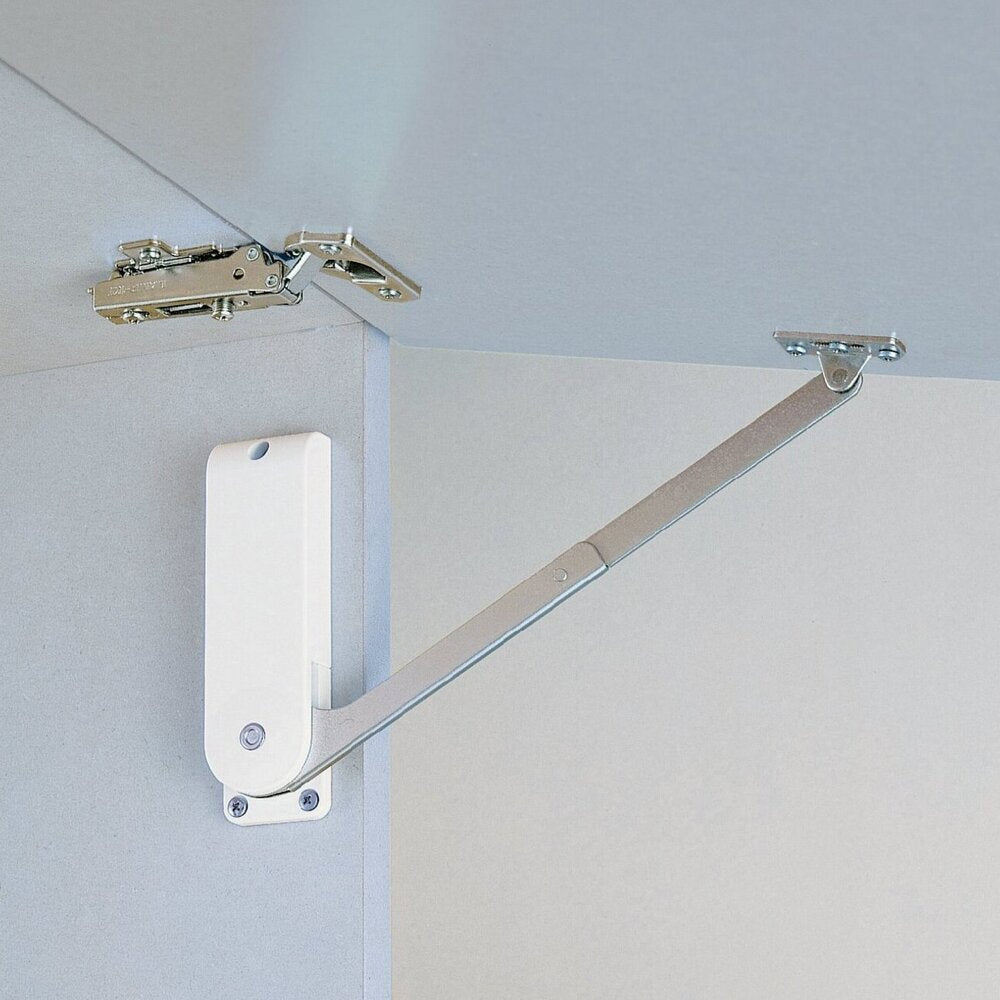

Support de porte stable pour portes relevables, meubles de cuisine et bien plus encore.

Version : droite. Seul le côté droit est inclus dans la livraison.

Le support de porte HDS-30MR-WT (180-109-272) est un support de porte à fermeture douce pour les portes de meubles en bois s'ouvrant vers le haut.

Il freine le mouvement de fermeture de la porte et empêche ainsi une fermeture brutale.

Le mécanisme de retenue intégré maintient la porte fermement en position fermée sur le corps du meuble.

En position ouverte, la ferrure assure une position finale stable avec un angle d'ouverture de 80°.

Cette version est adaptée aux portes relevables de taille moyenne et de poids moyen, avec un couple de 19,6 à 24,4 N·m par paire.

La ferrure peut être combinée avec une charnière piano, une charnière à sangle ou une charnière à boîtier appropriée et permet un mouvement de porte contrôlé et de haute qualité dans la fabrication de meubles.

Les ferrures de porte de haute qualité HDS-30MR-WT (180-109-272) sont idéales, entre autres, pour :

• Portes de meubles
• Portes en bois
• Portes d'armoires
• Meubles hauts
• Armoires murales
• Meubles de salon
• Portes relevables
• Meubles de cuisine

Matériau :

• Les ferrures de porte 180-109-272 sont fabriquées en métal et en plastique robuste (métal et plastique).
• La combinaison de métal et de plastique offre un équilibre optimal entre résistance et flexibilité, rendant les ferrures robustes et adaptables.
• De plus, cette combinaison de matériaux permet une esthétique et une fonctionnalité améliorées, car elle offre à la fois stabilité et une variété d'options de conception.

Surface :

• Blanc
• Les surfaces blanches transmettent une esthétique propre et moderne.
• La couleur blanche réfléchit efficacement la lumière, rendant les pièces plus lumineuses et optiquement plus grandes.
• De plus, les objets blancs sont discrets et faciles à nettoyer, ce qui les rend particulièrement pratiques pour un usage quotidien.
• Bras de levier de la ferrure de porte : nickelé

Montage :

• La fixation se fait à l'aide des six vis incluses dans la livraison (vis auto-taraudeuses à tête cylindrique bombée 3,5 x 15 mm).
• Il faut d'abord calculer et vérifier le couple de la porte afin que la version corresponde au poids et à la hauteur de la porte.
• Ensuite, les charnières doivent être correctement montées et la porte doit pouvoir s'ouvrir et se fermer en douceur avant l'installation du support de porte.

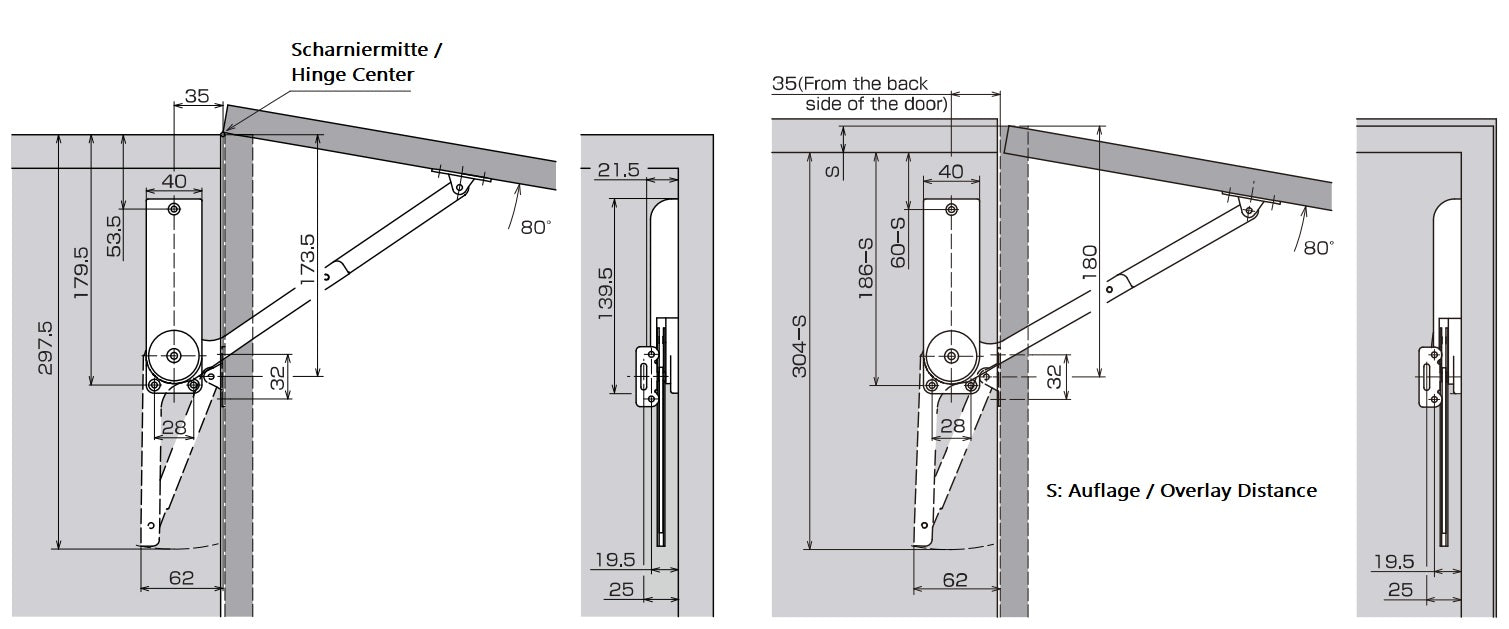

• Le support de porte HDS-30MR-WT est fixé sur le panneau latéral droit du corps du meuble conformément au plan de montage avec des vis de ⌀ 3,5 x 15 mm.
• Le support de porte a 3 trous de fixation. La distance entre les trous de fixation est de 126 mm (4-61/64″) et 28 mm (1-7/64″).
• La distance entre le centre de la ferrure et le bord avant intérieur est de 35 mm (1-3/8″).
• La plaque de montage est d'abord pré-fixée sur la porte via le trou oblong.
• Ensuite, la porte est ouverte et fermée afin que la position de la plaque de montage puisse être ajustée pour que le mouvement soit doux et régulier.
• Enfin, la plaque de montage est vissée fermement via les trous ronds et toutes les vis sont vérifiées pour leur serrage. La distance entre les trous de fixation est de 32 mm (1-17/64″) (pour plus de détails, voir plan de montage).

Caractéristiques :

• Version : droite
• Poids : 294 g
• Capacité de charge (force portante) : 9,75 N (1 kp)
• Taille : 140 mm (5-33/64″)
• Couple de 19,6 à 24,4 N·m par paire, pour portes relevables de taille moyenne et de poids moyen
• Facile à monter
• Pratique
• Stable
• Pour portes en bois s'ouvrant vers le haut
• Fonction de fermeture douce
• Amortisseur intégré contre les claquements
• Mécanisme de retenue intégré pour la position fermée
• Fonction de maintien en position complètement ouverte
• Testé pour 50 000 cycles d'ouverture et de fermeture
• Angle d'ouverture de 80°
• Convient pour charnière piano, charnière à sangle ou charnière à boîtier
• Blanc
• Robuste
• Qualité de marque supérieure de Sugatsune / LAMP®

Les dimensions :

• Longueur de la ferrure de porte : 140 mm (5-33/64″)
• Largeur : 40 mm (1-37/64″)
• Profondeur : 20 mm (25/32″)

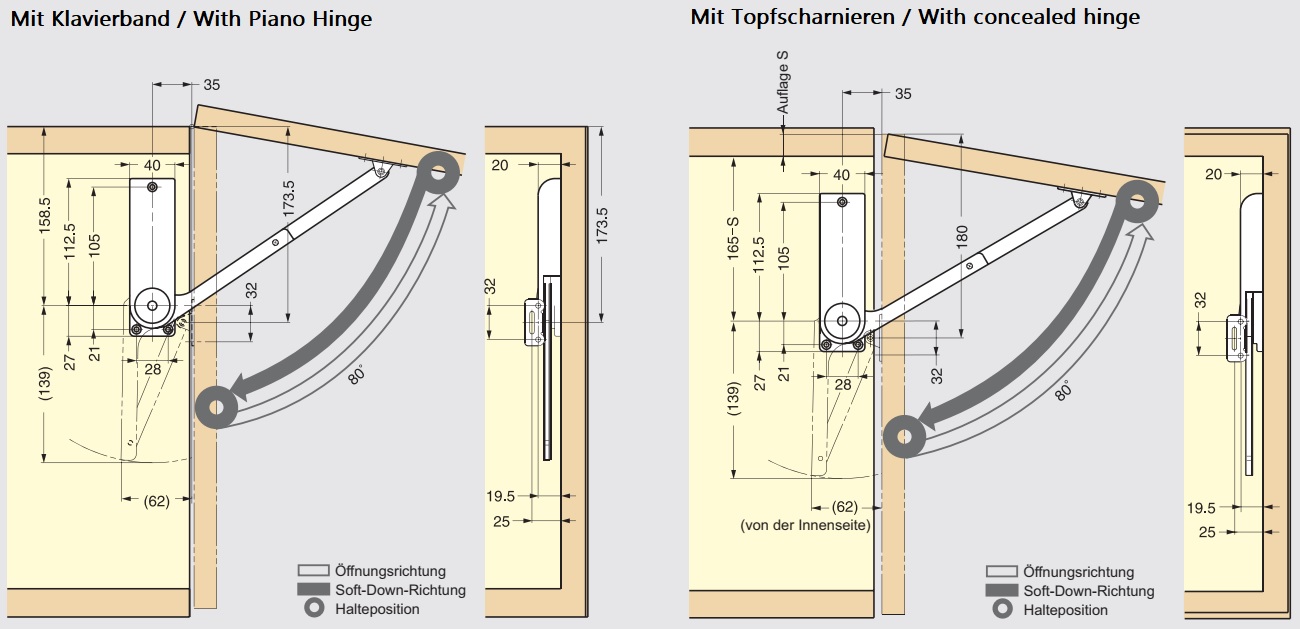

Pour d'autres mesures et détails, voir le dessin technique.

Inclus dans la livraison :

• 1 pièce de support de porte HDS-30MR-WT (180-109-272) en métal et plastique robuste, blanc
• 6 vis auto-taraudeuses à tête cylindrique bombée 3,5 x 15 mm

Informations complémentaires :

• Télécharger les instructions de montage.

Numéros de référence du fabricant :

• Numéro d'article : 180-109-272
• Référence : HDS-30MR-WT
• Numéro GTIN (EAN, UPS) : 4510932024242

Fabricant : Sugatsune / LAMP® (Japon)
