Charnière Hettich Intermat 110° 48049, schéma de perçage 52 x 5,5 mm avec plaque de montage en forme de croix. Charnière de meuble Intermat 9943, pour porte standard (porte en bois), porte à cadre en bois, porte à cadre en aluminium, à visser, par Hettich

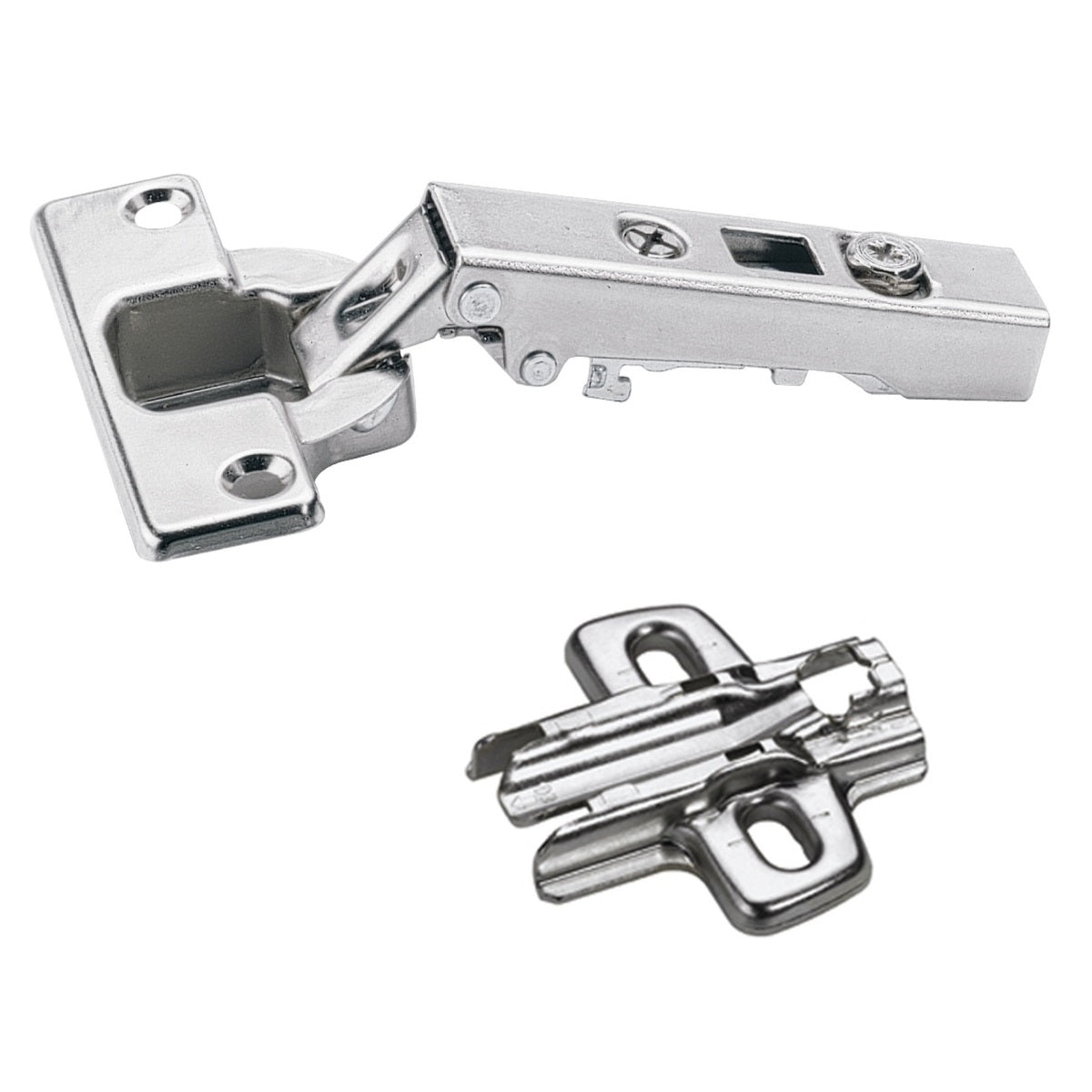

Charnière Hettich Intermat 110° 48049 avec plaque de montage en croix

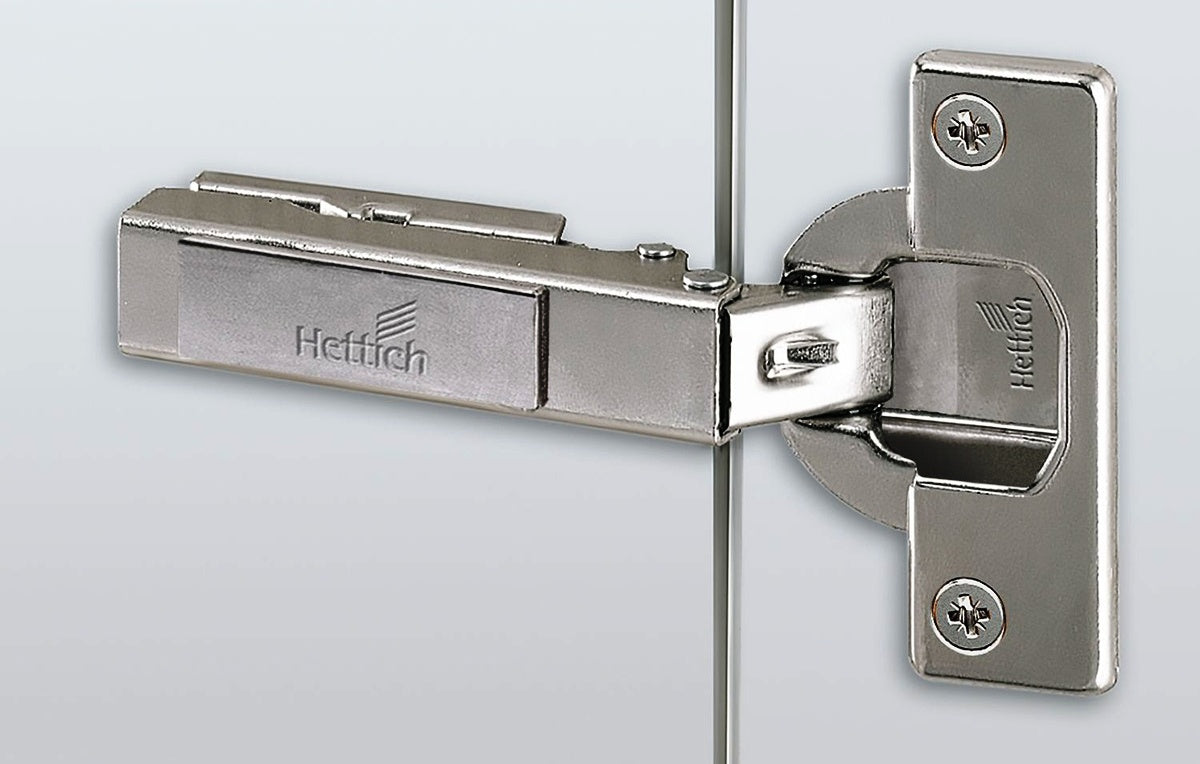

Application: [caption id="attachment_54423" align="alignnone" width="420"] Charnière Hettich Intermat 110° 48049, gabarit de perçage 52 x 5,5 mm, de Hettich, nickelée. Candidature[/caption] Charnière de meuble Intermat 9943, pour portes standard (portes en bois), portes à cadre en bois, portes à cadre en aluminium, à visser. La charnière Hettich Intermat 110° 48049 peut être équipée d'un amortisseur de coupelle de charnière Hettich Silent System (voir ci-dessous) Les charnières pour meubles Hettich Intermat 48049 de haute qualité sont idéales pour :

• Porte standard (porte en bois)
• porte à cadre en bois
• porte à cadre en aluminium
• armoire de cuisine
• placard de chambre
• Meubles de maison
• Mobilier de bureau
• Meubles de chambre d'enfant

Matériel: Boîtier : acier Surface:

• Nickelé

Assemblée:

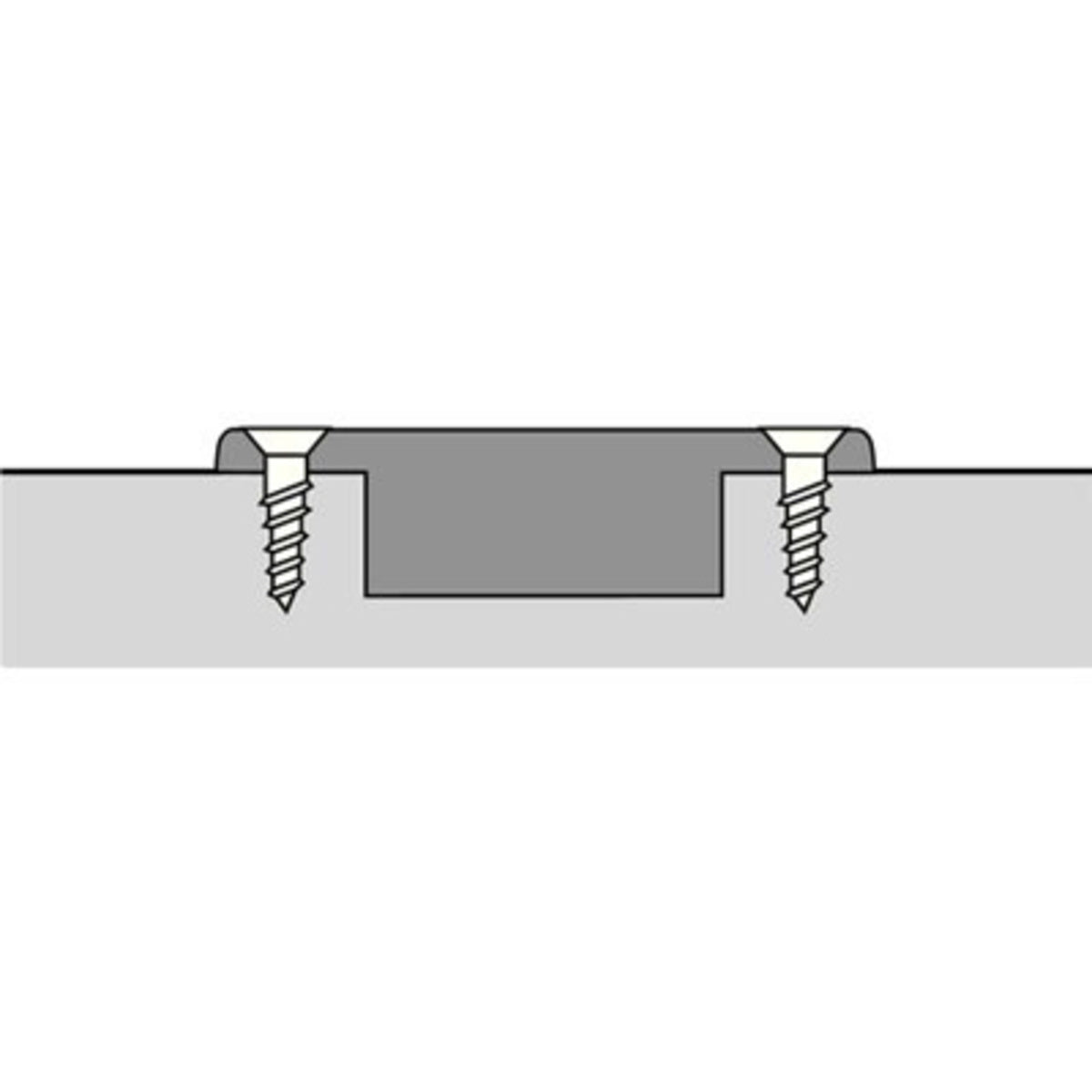

• L'assemblage s'effectue à l'aide de deux vis (non fournies)
• Un trou de tasse d'un diamètre de Φ35 mm (1-12/32″) doit être percé sur la porte
• La charnière Hettich Intermat 110° peut être réglée en trois dimensions après l'installation (pour plus de détails, voir le dessin de montage )

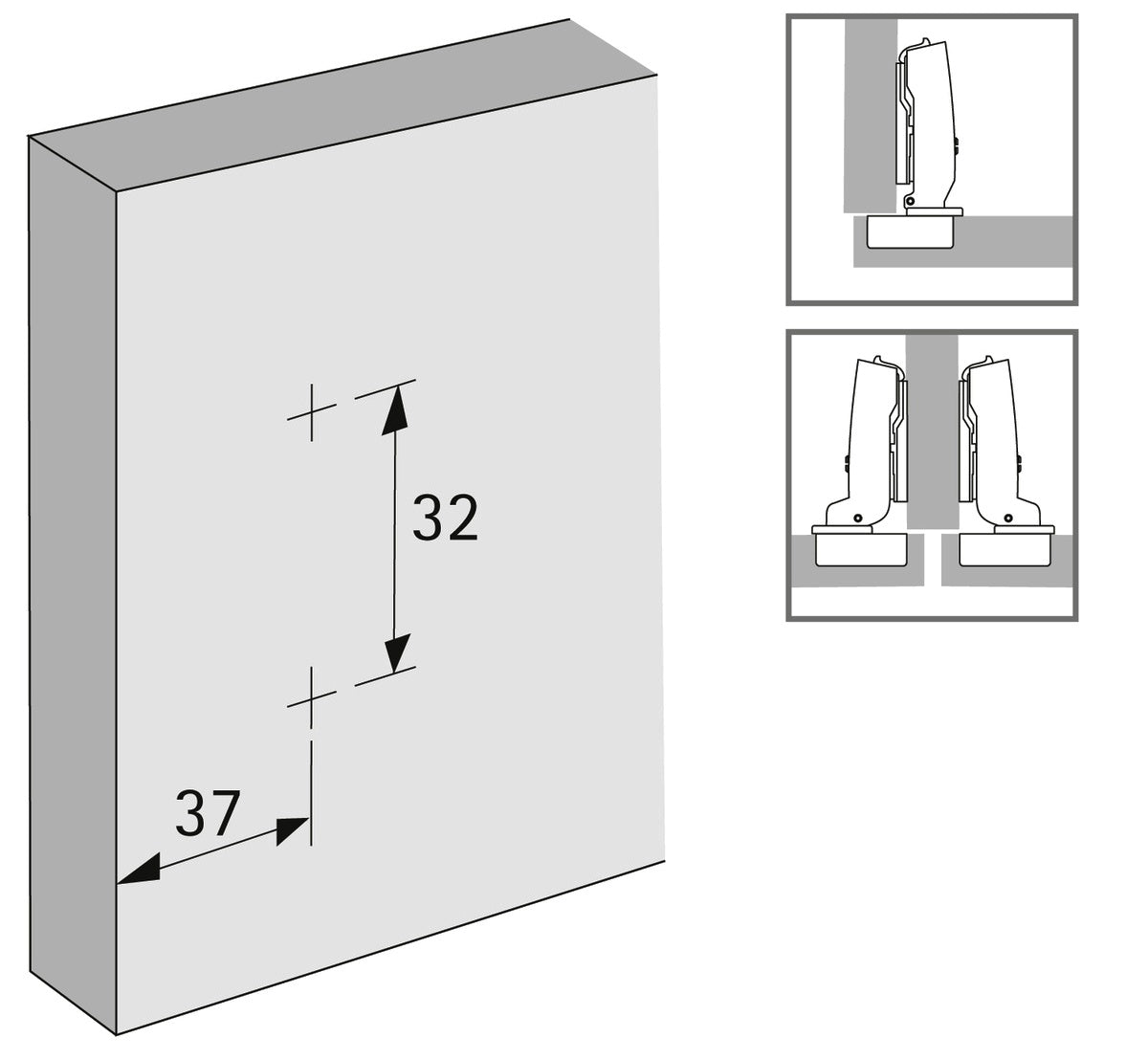

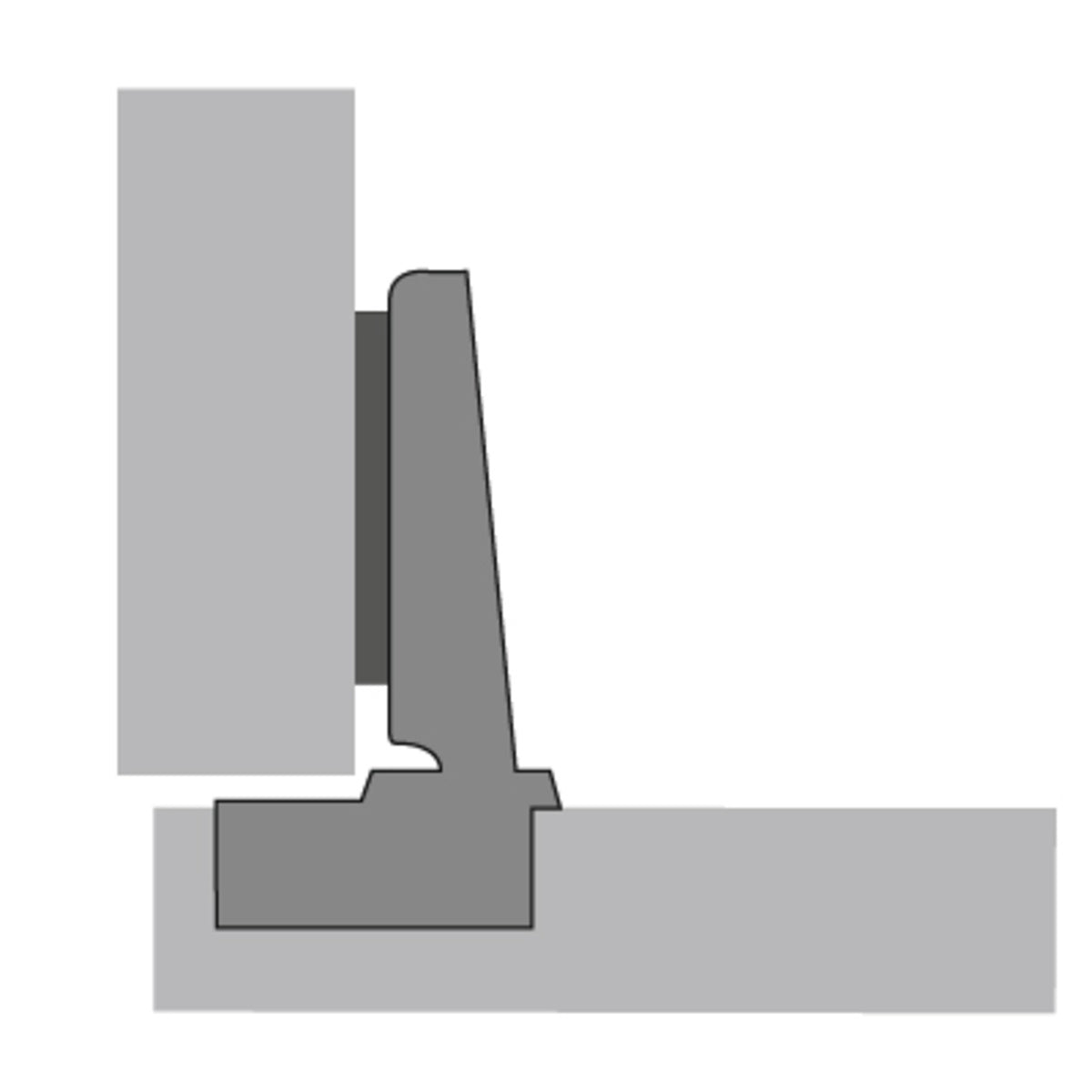

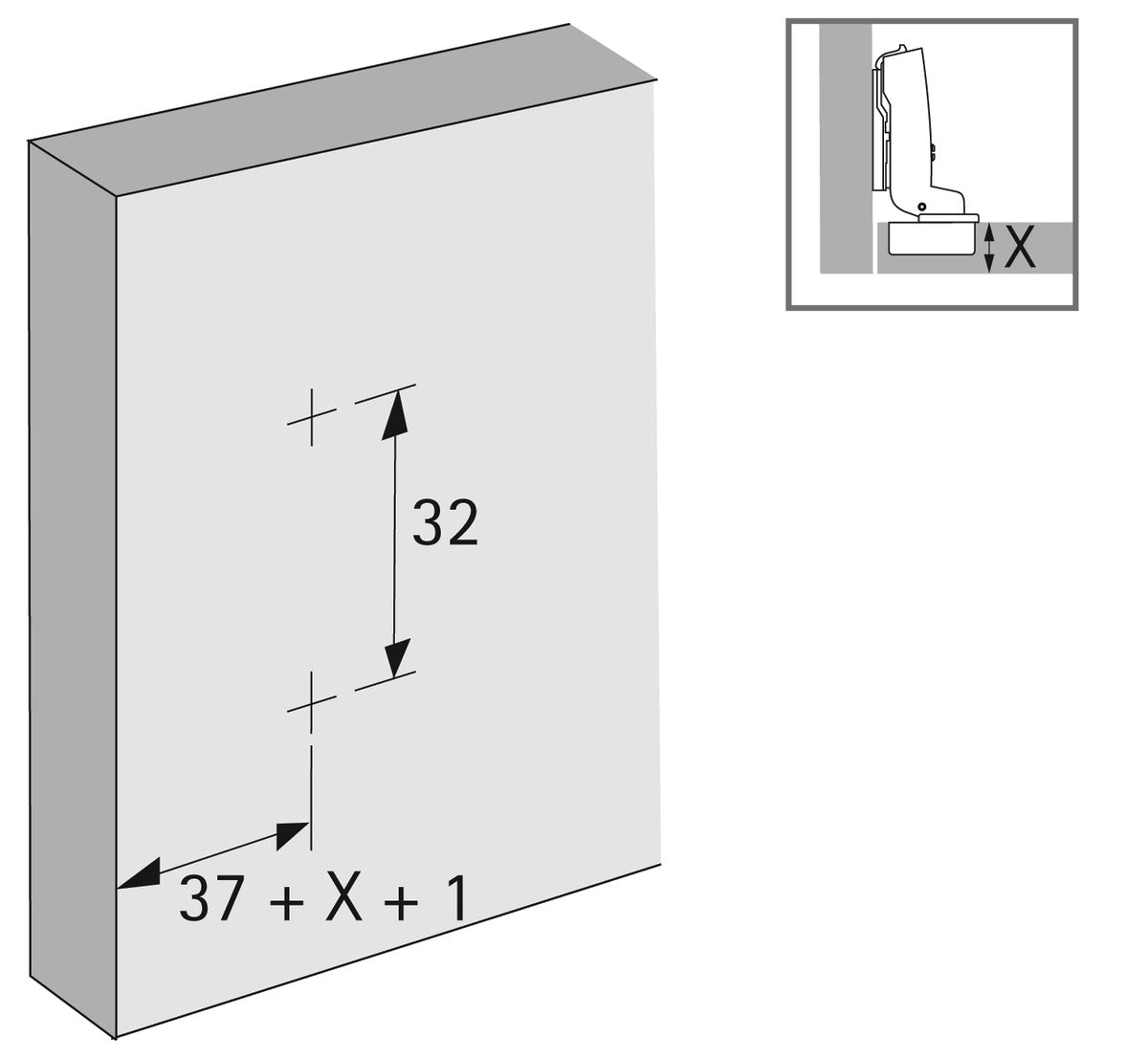

[caption id="attachment_54437" align="alignnone" width="420"] Charnière Hettich Intermat 110° 48049, gabarit de perçage 52 x 5,5 mm, de Hettich, nickelée. Dessin d'assemblage[/caption] Caractéristiques:

• Angle d'ouverture : 110°
• Avec fermeture automatique (à gobelet)
• Épaisseur minimale de la porte : 15 mm (19/32″)
• Épaisseur maximale de la porte : 25 mm (31/32″)
• Type de fixation : superposition (superposant)
• Motif de perçage : 52 x 5,5 mm
• Montage : à visser
• Réglage du support intégré (réglage latéral) : +2 mm / -2 mm
• Réglage de profondeur intégré : +2,5 mm / -1,5 mm
• Réglage de la hauteur : via la plaque de montage
• Amortissement : sans amortissement intégré, un amortisseur à coupelle de charnière Silent System en option peut être utilisé (voir ci-dessous)
• Fabriqué en acier
• Nickelé

Dimensions: Pour plus de dimensions et de détails, voir le dessin technique .

• Motif de perçage : 52 x 5,5 mm
• Diamètre de la coupelle de charnière : Φ35 mm (1-12/32″)

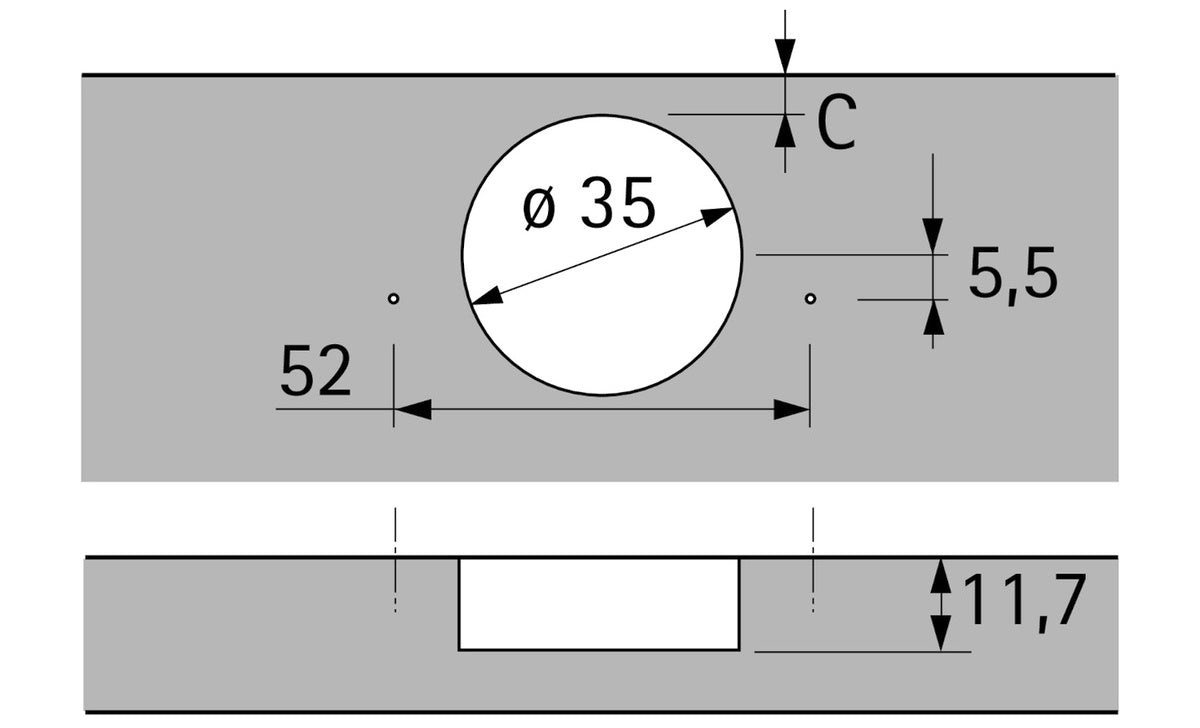

[caption id="attachment_54451" align="alignnone" width="420"] Charnière Hettich Intermat 110° 48049, gabarit de perçage 52 x 5,5 mm, de Hettich, nickelée. Dessin technique[/caption] Inclus dans la livraison :

• 1 pièce Hettich Intermat 110° charnière 48049

Numéro de référence du fabricant :

• Charnière de meuble numéro d'article : 48049
• Numéro d'article de la plaque de montage : 9075005
• Numéro EAN : 4023149068058

Fabricant : Hettich
