2 charnières à broche robustes de haute qualité, en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : polie brillante, B-1006-1 (10575), hauteur : 64 mm (2-33/64″), capacité de charge : 8 kg (18 lbs)

Application:

Charnière à broche robuste pour portes de bateau, trappes de maintenance et bien plus encore.

La charnière débrochable B-1006-1 (10575) relie une porte ou une trappe au cadre et permet un mouvement de rotation uniforme.

Sa conception à broche divisée en deux au centre permet de retirer la partie mobile à partir d'un angle d'ouverture de 90° sans démonter les vis de fixation.

Cela permet d'effectuer plus rapidement les travaux de maintenance, de nettoyage et le remplacement de portes ou de couvercles.

Le matériau SUS304 offre une haute résistance à la corrosion et est particulièrement adapté aux installations humides, hygiéniquement exigeantes ou utilisées en extérieur.

Le polissage par tambour brillant assure une surface propre et facilite le nettoyage.

Lorsqu'elle est montée par paires et verticalement, la charnière est conçue pour une masse de porte de référence de 8 kg (18 lbs).

Les charnières débrochables de haute qualité B-1006-1 (10575) sont idéales, entre autres, pour :

• Portes de maintenance
• Capots de machines
• Robots culinaires
• Appareils extérieurs
• Portes d'armoires
• Armoires électriques
• Trappes de service
• Portes de bateau
• Trappes de maintenance

Matériau:

• Les charnières débrochables 10575 sont fabriquées en acier inoxydable massif SUS304 (V2A ou 1.4301)
• L'acier inoxydable SUS304 se caractérise par sa haute résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
• De plus, il offre une surface esthétique, à la fois moderne et facile d'entretien

Surface:

• Polie brillante
• Les surfaces polies brillantes des ferrures et composants de meubles améliorent l'esthétique et leur confèrent un aspect noble et de haute qualité
• De plus, la surface lisse facilite le nettoyage et réduit l'adhérence de la saleté et des impuretés

Montage:

• La fixation s'effectue avec 6 vis à tête fraisée M3 en acier inoxydable, ou 6 vis à bois à tête fraisée en acier inoxydable (non incluses dans la livraison)
• La charnière à broche B-1006-1 (10575) possède 6 trous de fixation
• L'espacement entre les trous de fixation est de 25 mm (63/64″)
• Il faut d'abord marquer les positions de fixation sur la porte ou la trappe et le cadre, et aligner précisément les deux moitiés de charnière
• La charnière débrochable est ensuite fixée au support via les 6 trous de fixation avec des vis à tête fraisée M3
• Pour le bois ou les matériaux à base de bois, des vis à bois à tête fraisée d'un diamètre de ⌀3 à ⌀3,1 mm peuvent être utilisées à la place
• Ensuite, les deux moitiés de charnière sont assemblées à un angle d'ouverture d'au moins 90°
• Enfin, il faut vérifier si la porte se déplace facilement et si les deux axes de charnière sont exactement alignés l'un avec l'autre

Caractéristiques:

• Poids : 40 g (pour 2 pièces : 80 g)
• Capacité de charge (charge portante) : 8 kg (18 lbs) - pour 2 pièces
• Hauteur : 64 mm (2-33/64″)
• Disponible en 5 tailles : 30 mm, 36 mm, 40 mm, 50 mm et 64 mm
• Facile à monter
• Pratique
• Stable
• Construction débrochable en deux parties
• Épaisseur du matériau : 1,5 mm (1/16″)
• 6 trous fraisés pour vis M3
• Broche de charnière avec ⌀3 mm (1/8″)
• Convient pour les applications intérieures et extérieures
• Conforme RoHS10
• Débrochable à partir d'un angle d'ouverture de 90°
• Construction séparable au centre
• Convient pour les vis de fixation M3
• Convient pour les équipements de cuisine et de transformation alimentaire
• Convient pour les applications maritimes
• Conception compacte et plate
• Porte ou trappe amovible sans dévisser
• Polie brillante
• Résistante aux intempéries
• Inoxydable (résistante à la corrosion)
• Haute qualité de marque de TAKIGEN®

Les dimensions:

• Hauteur totale de la charnière débrochable : 64 mm (2-33/64″)
• Largeur : 36 mm (1-27/64″)
• Diamètre de la broche de charnière : ⌀3 mm (1/8″)

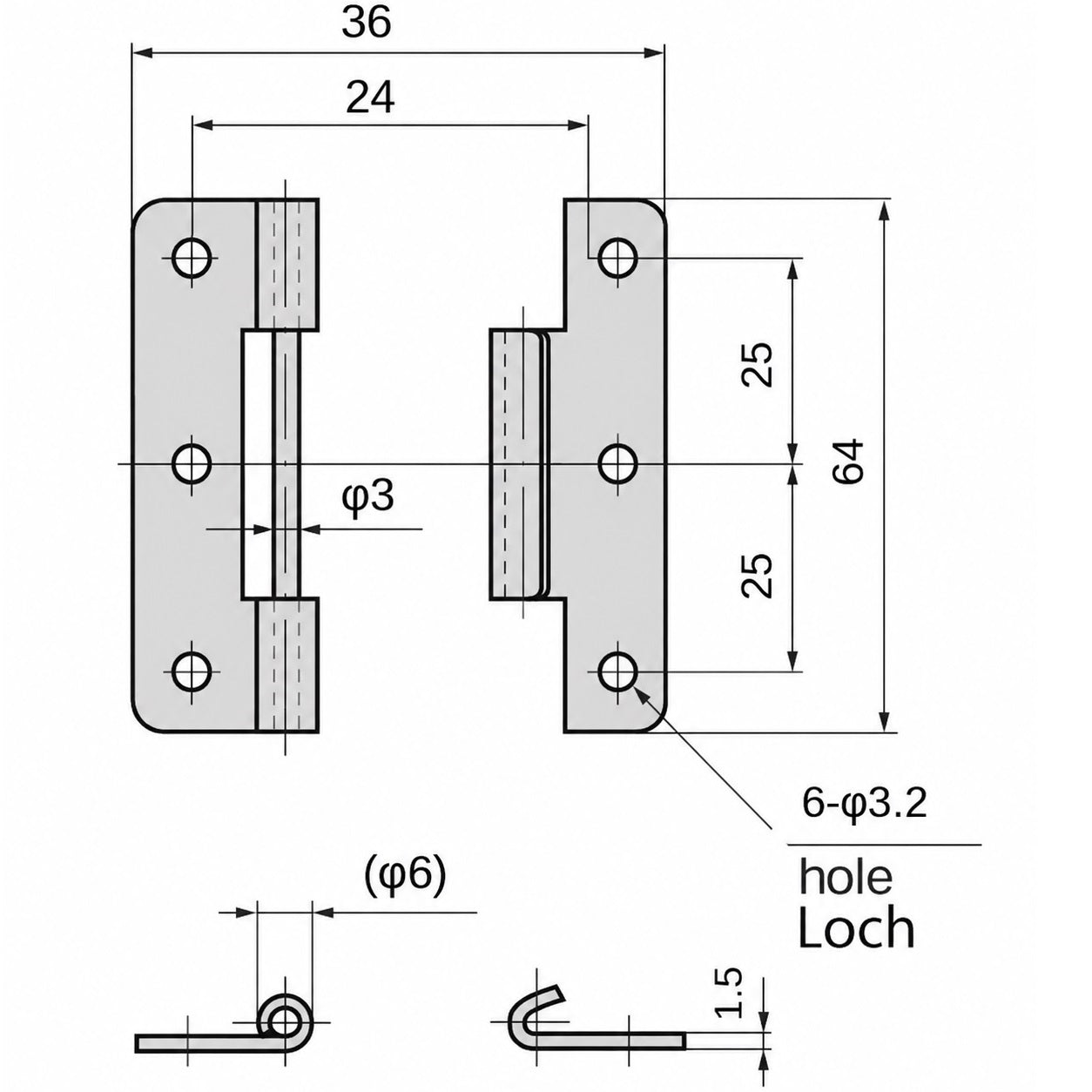

Pour d'autres mesures et détails, voir le dessin technique.

Inclus dans la livraison:

• 2 charnières débrochables B-1006-1 (10575) en acier inoxydable massif SUS304, polies brillantes
• Veuillez noter qu'aucune vis de fixation n'est incluse dans la livraison

Numéros de référence du fabricant:

• Numéro d'identification d'article : 10575
• Numéro d'article : B-1006-1

Fabricant : TAKIGEN (Japon)
