2 charnières à broche robustes de haute qualité, en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : polie brillante, B-1006-4 (10578), hauteur : 36 mm (1-27/64″), capacité de charge : 3 kg (7 lbs)

Application :

Charnière à broche robuste pour portes de bateaux, trappes de maintenance et bien plus encore.

La charnière amovible B-1006-4 (10578) relie une porte ou une trappe au cadre et permet un mouvement de rotation régulier.

Sa conception à broche divisée au centre permet de retirer la partie mobile à partir d'un angle d'ouverture de 90° sans démonter les vis de fixation.

Cela permet d'effectuer plus rapidement les travaux de maintenance, le nettoyage et le remplacement des portes ou des couvercles.

Le matériau SUS304 offre une haute résistance à la corrosion et est particulièrement adapté aux installations humides, aux exigences hygiéniques élevées ou aux applications extérieures.

Le polissage brillant au tonneau assure une surface propre et facilite le nettoyage.

Lorsqu'elle est montée par paires et verticalement, la charnière est conçue pour une masse de porte de référence de 3 kg (7 lbs).

Les charnières amovibles de haute qualité B-1006-4 (10578) sont idéales, entre autres, pour :

• Porte de maintenance
• Couvercles de machines
• Appareils de cuisine
• Appareils extérieurs
• Portes de boîtiers
• Armoires électriques
• Trappes de service
• Portes de bateaux
• Trappes de maintenance

Matériau :

• Les charnières amovibles 10578 sont fabriquées en acier inoxydable massif SUS304 (V2A ou 1.4301)
• L'acier inoxydable SUS304 se caractérise par sa haute résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
• De plus, il offre une surface attrayante, à la fois moderne et facile d'entretien

Surface :

• Poli brillant
• Les surfaces polies brillantes des ferrures et composants de meubles améliorent l'esthétique et leur confèrent un aspect noble et de haute qualité
• De plus, la surface lisse facilite le nettoyage et réduit l'adhérence de la saleté et des impuretés

Montage :

• La fixation s'effectue avec 0 vis à tête fraisée M3 en acier inoxydable, ou 0 vis à bois à tête fraisée en acier inoxydable (non incluses dans la livraison)
• La charnière à broche B-1006-4 (10578) possède 6 trous de fixation
• L'espacement entre les trous de fixation est de 13 mm (33/64″)
• Il faut d'abord marquer les positions de fixation sur la porte ou la trappe et le cadre, et aligner les deux moitiés de charnière de manière parfaitement alignée
• La charnière amovible est ensuite fixée au support par les 6 trous de fixation avec des vis à tête fraisée M3
• Pour le bois ou les matériaux à base de bois, des vis à bois à tête fraisée d'un diamètre de ⌀3 à ⌀3,1 mm peuvent être utilisées à la place
• Ensuite, les deux moitiés de charnière sont insérées l'une dans l'autre avec un angle d'ouverture d'au moins 90°
• Enfin, il faut vérifier si la porte se déplace facilement et si les deux axes de charnière sont exactement alignés l'un avec l'autre

Caractéristiques :

• Poids : 14 g (pour 2 pièces : 28 g)
• Capacité de charge : 3 kg (7 lbs) - pour 2 pièces
• Hauteur : 36 mm (1-27/64″)
• Disponible en 5 tailles : 30 mm, 36 mm, 40 mm, 50 mm et 64 mm
• Facile à monter
• Pratique
• Stable
• Construction en deux parties amovibles
• Épaisseur du matériau : 1 mm (3/64″)
• 6 trous fraisés pour vis M3
• Axe de charnière de ⌀2 mm (5/64″)
• Convient pour les applications intérieures et extérieures
• Conforme RoHS10
• Amovible à partir d'un angle d'ouverture de 90°
• Construction séparable au centre
• Convient pour les vis de fixation M3
• Convient pour la cuisine et les technologies alimentaires
• Convient pour les applications maritimes
• Construction compacte et plate
• La porte ou la trappe peut être retirée sans dévisser
• Poli brillant
• Résistant aux intempéries
• Inoxydable (résistant à la corrosion)
• Haute qualité de marque TAKIGEN®

Les dimensions :

• Hauteur totale de la charnière amovible : 36 mm (1-27/64″)
• Largeur : 32 mm (1-17/64″)
• Diamètre de l'axe de charnière : ⌀2 mm (5/64″)

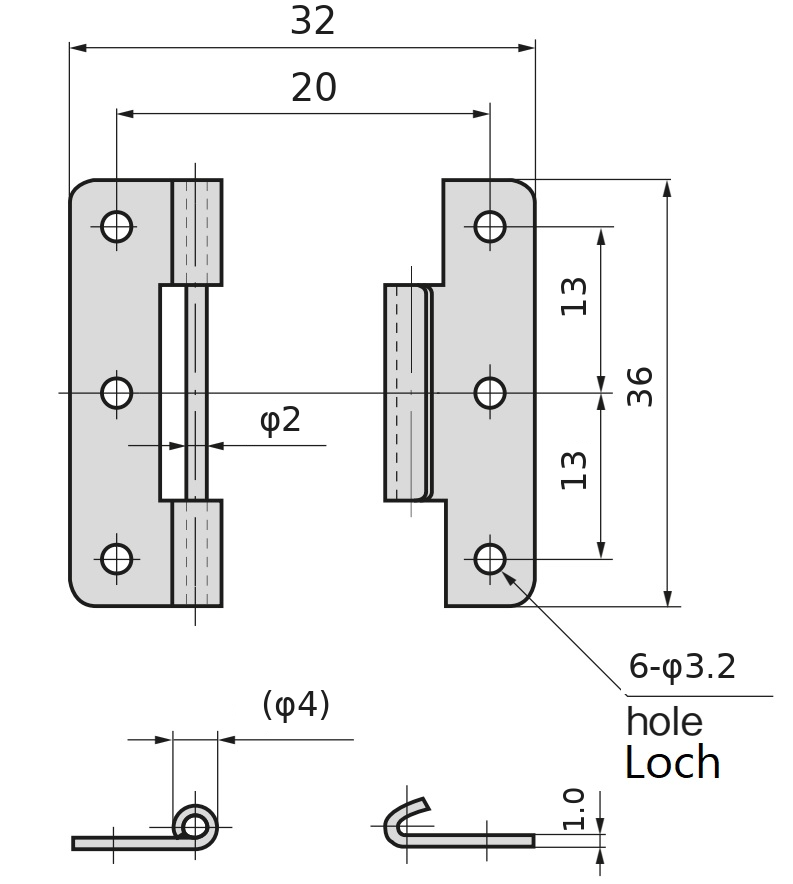

Pour plus de dimensions et de détails, voir le dessin technique.

Inclus dans la livraison :

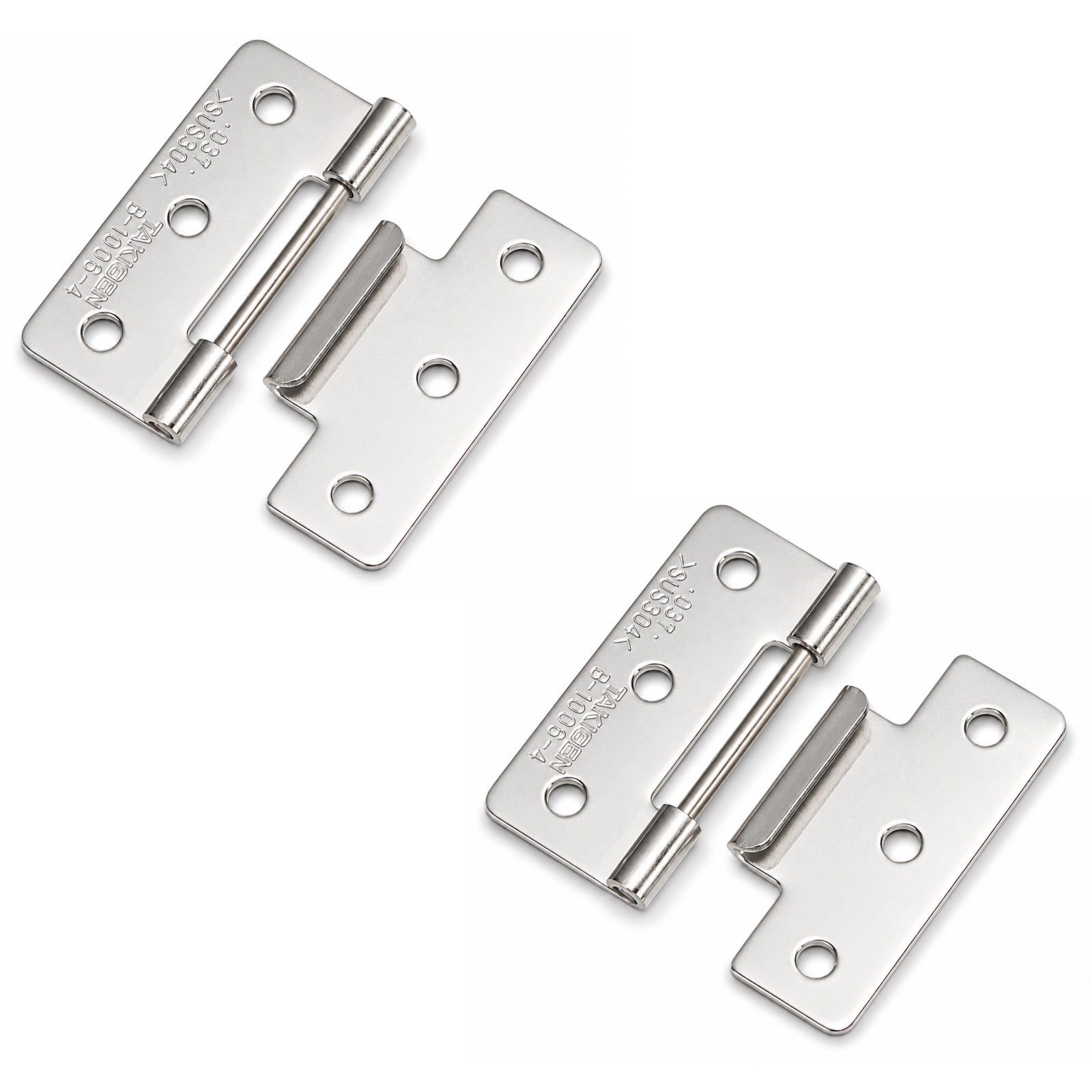

• 2 charnières amovibles B-1006-4 (10578) en acier inoxydable massif SUS304, polies brillantes
• Veuillez noter que les vis de fixation ne sont pas incluses dans la livraison

Numéros de référence du fabricant :

• Numéro d'identification de l'article : 10578
• Numéro d'article : B-1006-4

Fabricant : TAKIGEN (Japon)
