2 charnières à visser de haute qualité, en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : polie brillante, B-1059-1 (10657), taille : 89 mm (3-1/2″), capacité de charge : 13 kg (29 lbs)

Application :

Charnière plate robuste pour portes de machines, portes de boîtiers, trappes de maintenance et bien plus encore.

La charnière à visser B-1059-1 (10657) relie les portes ou les abattants à un corps ou un cadre et permet un mouvement de rotation simple et durable.

La conception plate est particulièrement adaptée aux applications vissées sur les boîtiers, les capots de machines et les armoires.

L'acier inoxydable SUS304 offre une bonne résistance à la corrosion et rend la charnière adaptée aux environnements humides ou plus exigeants.

La surface polie assure un aspect propre et de haute qualité et facilite le nettoyage.

6 trous fraisés permettent une fixation stable, les têtes de vis pouvant affleurer autant que possible les feuilles de charnière.

En cas d'utilisation verticale de deux charnières, le poids de référence de la porte pour une porte de 1000 x 500 mm est de 13 kg.

Les charnières plates de haute qualité B-1059-1 (10657) sont idéales, entre autres, pour :

• Capots de machines
• Boîtiers en acier inoxydable
• Armoires électriques
• Trappes d'appareils
• Portes d'armoires
• Portes de machines
• Portes de boîtiers
• Trappes de maintenance

Matériau :

• Les charnières plates 10657 sont fabriquées en acier inoxydable massif SUS304 (V2A ou 1.4301)
• L'acier inoxydable SUS304 se caractérise par sa haute résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
• De plus, il offre une surface attrayante, à la fois moderne et facile à entretenir

Surface :

• Polie brillante
• Les surfaces polies brillantes des ferrures et composants de meubles améliorent l'esthétique et leur confèrent un aspect noble et de haute qualité
• De plus, la surface lisse facilite le nettoyage et réduit l'adhérence de la saleté et des impuretés

Montage :

• La fixation s'effectue avec 6 vis à tête fraisée en acier inoxydable V2A, env. ⌀3,5 mm (non incluses dans la livraison)
• La charnière plate dispose de 6 trous de fixation fraisés
• La charnière plate est d'abord alignée dans la position souhaitée sur la porte ou le couvercle et le cadre
• Les 6 points de fixation sont marqués selon le schéma de perçage et pré-percés ou taraudés en fonction du matériau utilisé
• La charnière est ensuite fixée avec des vis à tête fraisée appropriées
• Pour un montage visuellement propre, les têtes de vis doivent affleurer autant que possible les fraisages
• Avant de serrer définitivement, il faut vérifier si la porte ou le couvercle peut être déplacé librement et sans contrainte

Caractéristiques :

• Poids : 70 g (pour 2 pièces : 140 g)
• Capacité de charge : 13 kg (29 lbs) - pour 2 pièces
• Taille : 89 mm (3-1/2″)

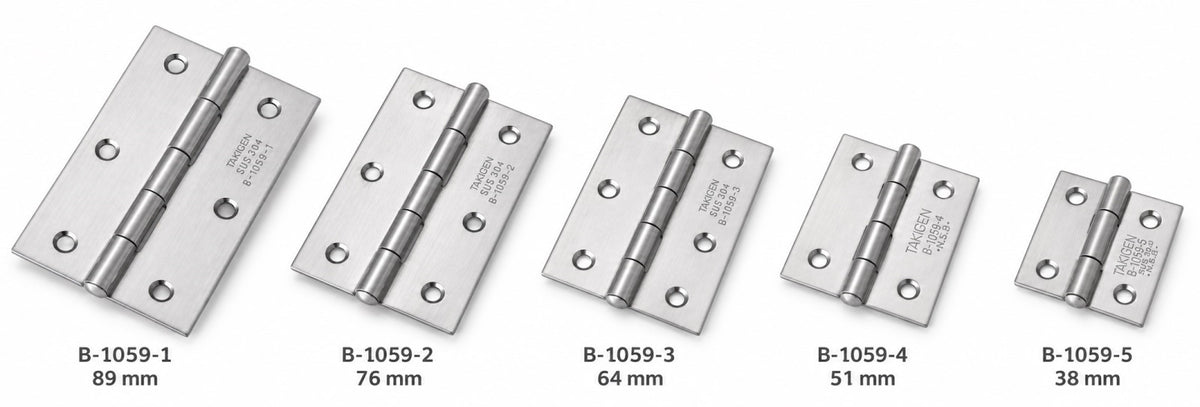

• Disponible en 5 tailles : 38 mm, 51 mm, 64 mm, 76 mm et 89 mm
• facile à monter
• pratique
• stable
• Épaisseur du matériau 1,2 mm (3/64″)
• Six trous de fixation fraisés
• Trous de fixation avec ⌀5 mm
• Fraisage avec ⌀7 mm
• Goupille de charnière avec ⌀5 mm
• Rouleau de charnière avec ⌀7,5 mm de diamètre extérieur
• Cinq segments de charnière
• Porte de référence pour l'indication de poids : 1000 mm (39-3/8″) x 500 mm (19-11/16″)
• Convient pour diverses applications de portes et de couvercles
• polie brillante
• résistante aux intempéries
• inoxydable (résistante à la corrosion)
• haute qualité de marque TAKIGEN®

Les dimensions :

• Longueur : 89 mm (3-1/2″)
• Largeur : 56 mm (2-13/64″)
• Épaisseur du matériau : 1,2 mm (3/64″)
• Entraxe de perçage : 69 mm (2-23/32″)
• Nombre de segments d'articulation : 5

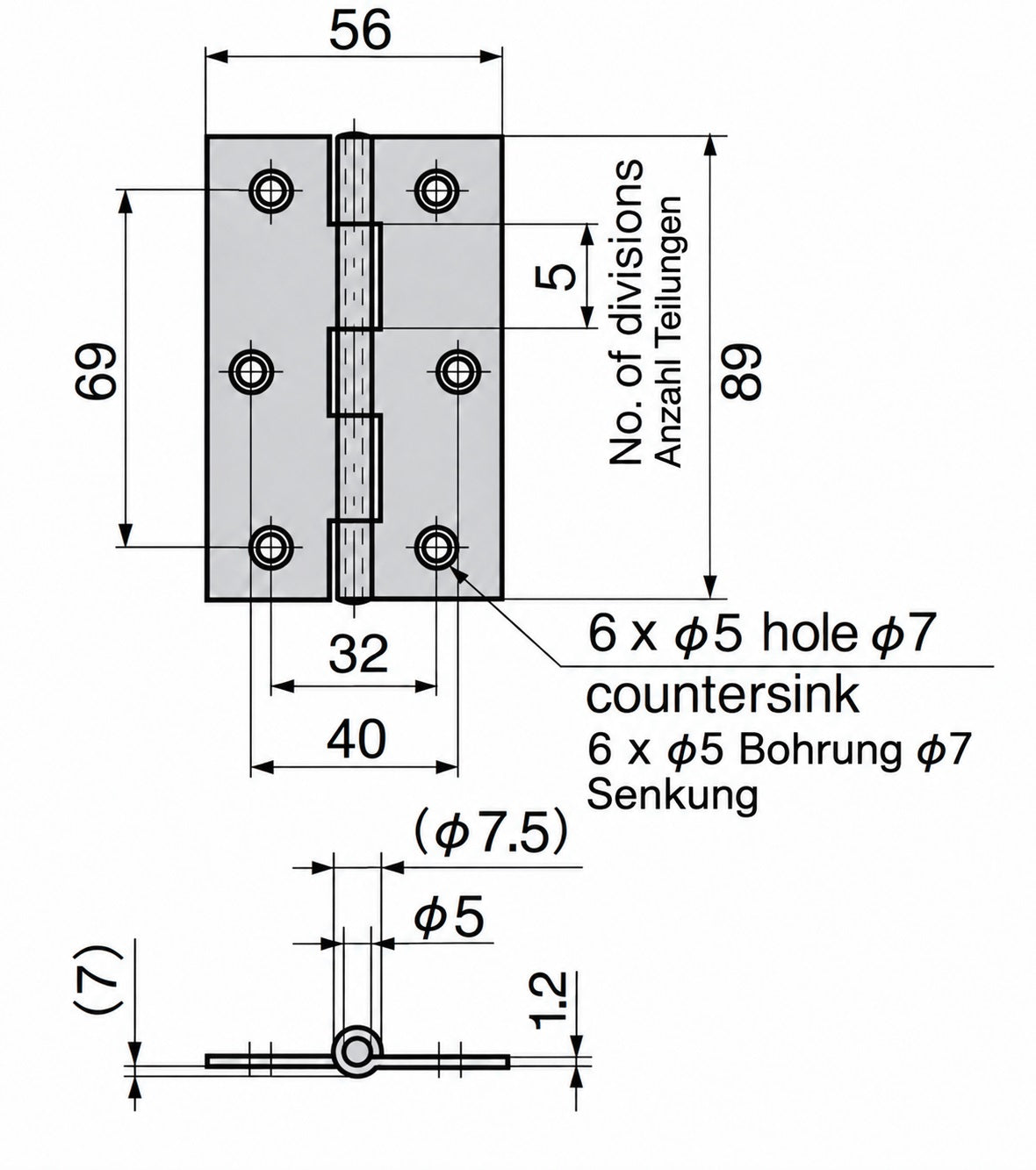

Pour d'autres dimensions et détails, voir le dessin technique.

Inclus dans la livraison :

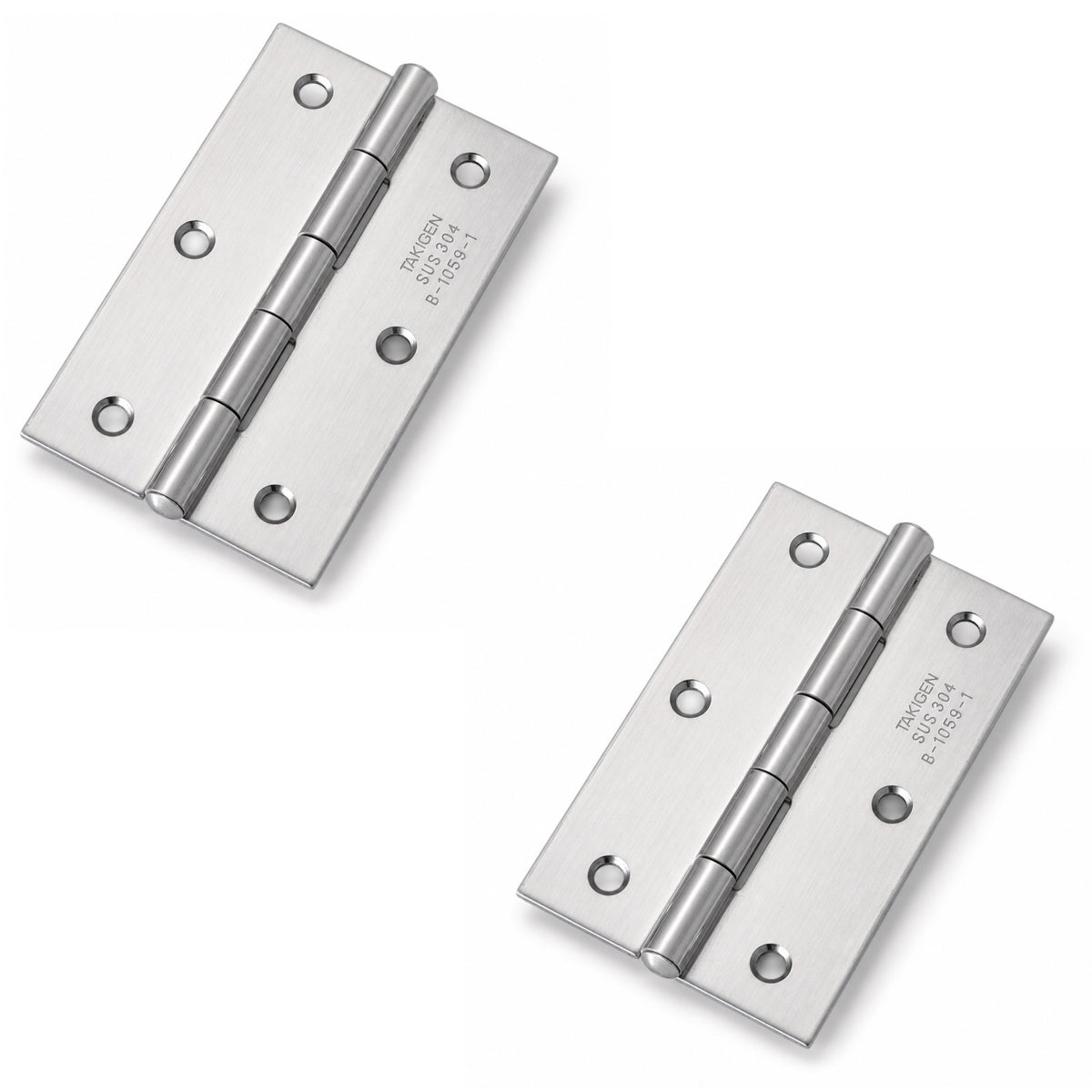

• 2 charnières plates B-1059-1 (10657) en acier inoxydable massif SUS304, polies brillantes
• Veuillez noter qu'aucune vis de fixation n'est incluse dans la livraison

Numéros de référence du fabricant :

• Numéro d'identification de l'article : 10657
• Numéro d'article : B-1059-1

Fabricant : TAKIGEN (Japon)
